Beschreibung
Standard-Dachhaken für Dachpfannen – Mittlere Last

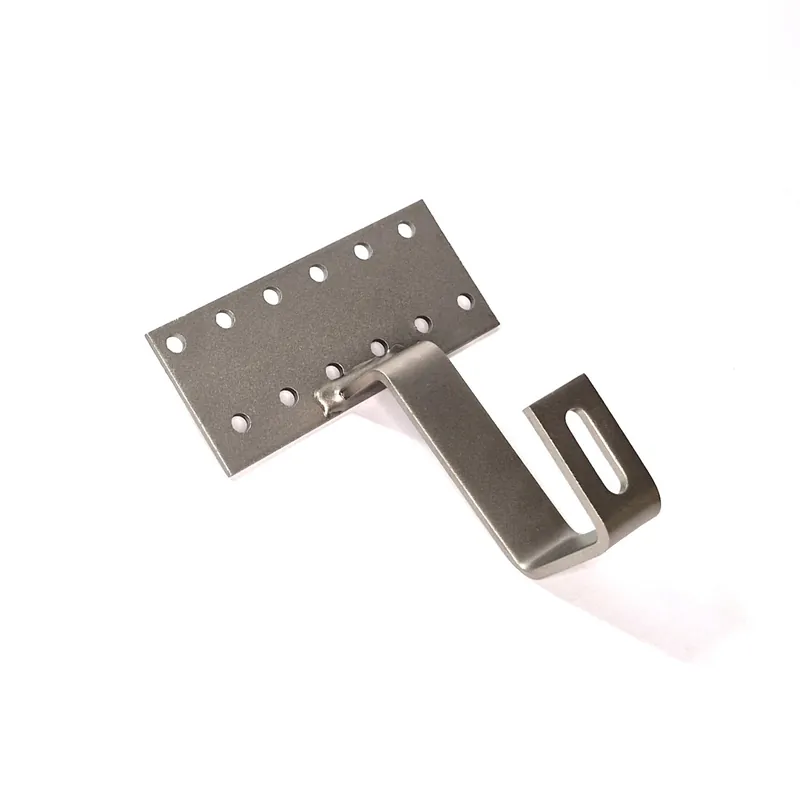

Unser Dachhaken Standard (Art. 5513) bietet eine zuverlässige und sichere Befestigungslösung für Solar- und PV-Module auf Schrägdächern mit Pfannen-, Ziegel- oder Steineindeckung. Gefertigt aus hochwertigem Edelstahl 1.4016 und 1.4301, ist er besonders rost- und korrosionsbeständig. Mit einer massiven 6 mm Hakenstärke und einer 4 mm Grundplatte gewährleistet er hohe Stabilität und Sicherheit für Ihre PV-Anlage – Qualität Made in Germany.
Montagehinweise für PV-Unterkonstruktion
Die Montage erfolgt mit mindestens 2-3 Tellerkopfschrauben in geeigneter Länge direkt im Sparren. Um eine optimale Kraftverteilung zu erreichen, sollten die Schrauben mit möglichst großem Abstand in beiden Lochreihen der Grundplatte befestigt werden. Eventuelle Höhenunterschiede lassen sich einfach mit Sparrenunterlagen (z.B. aus Sperrholz) ausgleichen. Die Berechnung der benötigten Höhe erfolgt durch das Messen der Lattungshöhe sowie der Ziegelhöhe, um den passenden Freiraum unter dem Ausleger sicherzustellen.
Technische Daten im Überblick
| Artikelnummer | 5513 |
| Dachart / Ziegeltyp | Schrägdach | Dachpfanne, -ziegel, -steine |
| Material | Edelstahl 1.4301 & 1.4016 | witterungsbeständig & rostfrei |
| Materialstärke | Haken 6 mm / Platte 4 mm |
| Hakenmaß (H x B) | 77 x 35 mm |
| Auslegerhöhe / -länge | 48 mm / 119 mm |
| Maße Grundplatte | 180 x 80 x 4 mm (12x Ø 9 mm Bohrung) |
| Langlochmessung | Ø 11 x 30 mm |
| Gesamthöhe | 138 mm |
| Gewicht Stück | 0,9 kg |
Hinweis: Die Löcher in der Platte direkt am Ausleger könnenaufgrund der Nähe zur Schweißnaht nicht verwendet werden.
Auf der Platte des Dachhakens können Schweißperlen vorhanden sein. Diese lassen sich bei Bedarf manuell entfernen.
Vorteile für Ihre Photovoltaik-Installation
- Hergestellt in Deutschland: Eigene Fertigung mit Zertifizierungen nach EN 1090-2:2018 und ISO 9001:2015.
- Robustes Material: Hochwertige Edelstahl-Kombination für maximale Langlebigkeit und Korrosionsschutz.
- Hohe Kompatibilität: Passend für alle gängigen PV-Montageschienen und Modultypen.
- Sichere Befestigung: Optimierte Grundplatte mit 12-facher Lochung für flexible und stabile Sparrenmontage.
