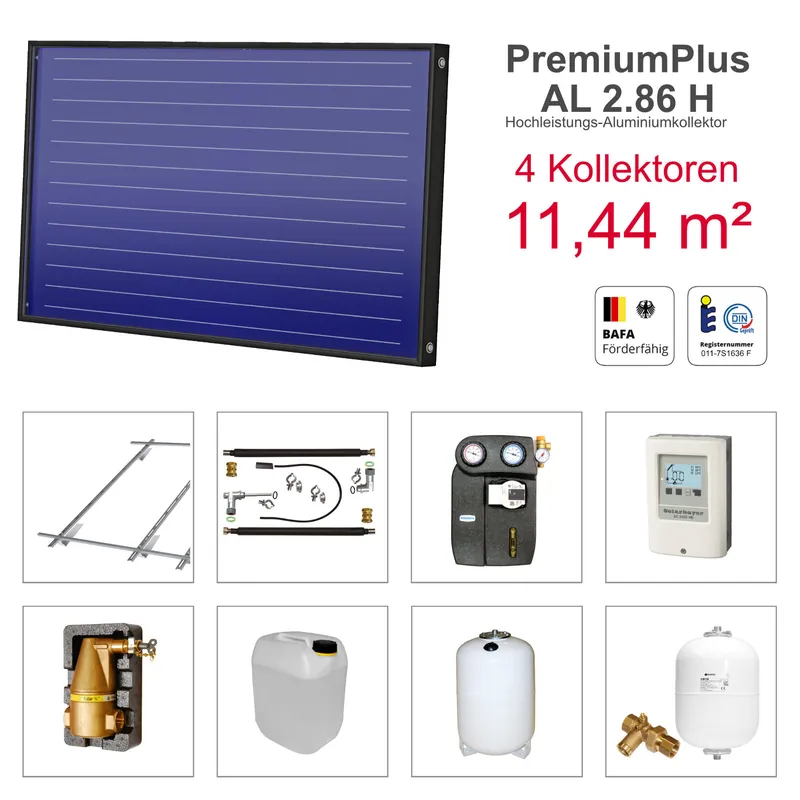

4 x Solarbayer Flachkollektor PremiumPlus AL 2.86 H Bruttokollektorfläche: 2,86 m² horizontal
- Hochleistungs-flachkollektor
- senkrechte Bauart
- Aufach- und Flachdachmontage geeignet
- ultraschallgeschweißter Vollaluminium-Mäanderabsorber + hochselektive TiNOx-Beschichtung
- enger Rohrabstand 92 mm
- Rahmenprofil Aluminium, schwarz eloxiert
- ausgasungsfreie Rück- und Seitenisolierung aus Mineralwolle 50/20 mm
- Solarsicherheitsglas
- Solar-Keymark und DIN-geprüft nach DIN EN 12975-1/2: 2006, Reg.-Nr.: 011-7S1636 F
- Technische Daten:
- Abmessungen HxBxT: 1260x2270x99 mm
- Bruttokollektorfläche: 2,86 m²
- Absorberfläche: 2,68 m²
- Aperturfläche: 2,67 m²
- Anschlüsse: 4 Stk.
- Schnellverschraubung
- Leergewicht: 39,5 kg
- Kollektorinhalt: 2,1 l
- Betriebsdruck max.: 6 bar
- Solarsicherheitsglas: 3,2 mm
- Stagnationstemperatur: 200 C
- Zul. Kollektorneigung: 25 – 65 Grad
- Peakleistung pro Modul Wpeak, (G=1000 W/m2, n0): 2115, Testmethode: Quasi-dynamisch
- Konversionsfaktor und Wärmekoeffizienten der Aperturfläche gemäß EN 12975-2 quasi-dynamisch (statisch):
- n0: 0,752 (0,792)
- a1: 2,95 (3,159) W/(m2K)
- a2: 0,013 (0,014) W/(m2K2)
- Winkelkorrekturfaktor IAM (50°): 0,95
- Jährlicher Kollektorertrag:
- 1434 kWh (Standort Würzburg 50 Gr.C), gemäß Datenblatt 2 DIN CERTCO
|
|
4 x Biberhakenset für 1 Kollektor Schiefer/Biberschwanzhaken
- 4 Haken + Befestigungsschrauben
|
|
8 x Kollektor-Auflageschiene 1450 x 20 mm für PlusAL2.86 H
- Standardmontage
- Aluminium
|
|
8 x Kollektor-Montageschiene 2310 mm für PlusAL2.86 H
- Aluminiumprofilschiene zur Befestigung von Kollektoren
- Länge 2310 mm
|
|
4 x Kollektor-Spannpratzenset Klemmblockset
- 4 x Spannpratzen zur Schienenbefestigung
|
|
1 x PremiumPlus AL Anschlussset
- 2x PlusAL Stopfen 22mm (Edelstahl)
- 1x Fühler T-Stück 3/4″ (Edelstahl)
- 1x PlusAL Winkelstück 3/4″ (Edelstahl)
- 2x Edelstahlwellrohr isoliert für Dachdurchführung
- 1x Fühlerschutzrohr
- 2x Klemmringverschraubungen 22m
- 1x Tube Solarfermit
|
|
3 x AL Verbinderset Steckverbinder VA
- 2x steckverbinder Edelstahl (VA)
- passend für PLUS Serie ab Baujahr 2016
|
1 x Solarstation ST 8m iPWM 2 mit Hocheffizienzpumpe (A-Klasse)
- A-Klasse Umwälzpumpe Wilo Yonos PARA ST25/8 iPWM 2
- Funktionskontrollgerät mit Durchflussmengeneinsteller 2-12 l/min
- Luftabscheider im Vorlaufstrang
- Sicherheitsgruppe mit Solar-Manometer 0-10 bar und Sicherheitsventil 6 bar
- Absperrkugelhähne mit Thermometern, Rückflussverhinderer 10 bar in 45 Grad-Stellung geöffnet
- Spülvorrichtung mit Absperrungen
- hochwertige EPP-Wärmedämmschalen
- Anschluss für AG Solar DN20 3/4″
- Technische Daten:
- Abmessungen (BxHxT): 277x425x150
- Maximale Betriebstemperatur 110 C
- Anschlüsse 22mm Klemmring
- Rohrabstand 125 mm
- Netzanschluss: 230V / 50 Hz
- Leistungsverbrauch: 2-75 W
- Imax: 0.66 A
- Schutzart: IPX4D
|
|
1 x Solarregler SC 0402 HE Zweikreisregler
- 2-Kreisregler mit graphisch animiertem Display
- 25 vorprogrammierte Anlagesysteme
- Langzeitspeicher für Statisiken zur Wärmemenge und Betriebsstunden
- Technische Daten:
- Abmessungen BxHxT: 163x110x52 mm
- Schutzart IP 40
- Systemspannung: 100-230V, 50-60Hz
- Leistungsaufnahme 0,5-2,5 W
- Standby: 0,5 W
- 4 x Fühlereingang PT1000
- 2 x Ausgang Relais 230VAC (ein/aus)
- 1 x Ausgang PWM oder 0-10V
- Lieferung inkl. Fühler: 3x Kollektorfühler PT1000 (Silikon)
|
1 x Fühler Überspannungsschutz Klemmdose mit Sicherung
- Schutz gegen Überspannung z.B. bei Gewitter an die Regelung
|
1 x Solar-Ausdehnungsgefäß 35 Liter -VSV-
- Membran-Durckausdehnungsgefäß für geschlossene Solaranlagen
- 3/4″ AG
- gebaut nach UNI EN9001, DIN geprüft
- Zulassung gemäß EG-Baumusterprüfung nach 97/23/EG Druckgeräte
- geeignet für alle Wasser- und Glykolgemische
- Technische Daten:
- Arbeitstemperatur: -10 C / +140 C
- Max. Betriebsdruck 10 bar
- Vordruck 2,5 bar
- Anschluss 3/4″ AG
- mit Standfuß
- Durchmesser 365 mm
- Höhe 450 mm
|
1 x Kappenventil mit Manometer
- Anschluss DN20 3/4″
- mit plombierbarer Absperrung
- Verschraubung und Entleerung für Ausdehnungsgefäße nach DIN 4751
- zum Austausch des Ausdehnungsgefäßes ohne Entleerung des Heizungssystems
- inkl. Manometer 0-6 bar
|
1 x Solar-Vorschaltgefäß 18 Liter
- sorgt dafür, dass die Temperatur der Solarflüssigkeit in der Ausdehnungsleitung gesenkt wird
- Schütz somit Membrane des Solarausdehnungsgefäß vor Überhitzung
- Technische Daten:
- Anschluss: DN 20 (3/4″ AG)
- Betriebsüberdruck max.: 6 bar
- Durchmesser: 270 mm
- Höhe: 420 mm
|
5 x Solarflüssigkeit 20 Liter (gemischt)
- für Röhren-/Aluminiumkollektoren
- gebrauchsfertiger Langzeitfrostschutz mit Korrosionsinhibitoren
- für Solar- und Wärmepumpenanlagen & Kühl- und Heizanlagen
- geruchslos
- auf Basis von Propylenglykol
- im Lebensmittel- und Trinkwasserbereich als Kühlsole oder Wärmeträgerflüssigkeit geeignet
- Technische Daten (fertig gemischt):
- Siedebeginn/Siedebereich: >150 Gr.C
- Dichte (20 Gr.C): 1,066 g/cm3
- pH-Wert: ca. 8,0
- Viskosität bei 20 Gr.C: 68-72 mm2/s
- Frostschutz: ca. -30 Gr.C (Eisflockenpunkt)
|
1 x Luftabscheider Solar 3/4″ IG
- inkl. EPP Wärmeschutzisolierung
- für geschlossene Solaranlagen bis zu einer Höchsttemperatur von 200 °C und einem Überdruck von 10 bar
- Technische Daten:
- Abmessungen mit Isolierung BxHxT: 113x188x102 mm
|
