Beschreibung

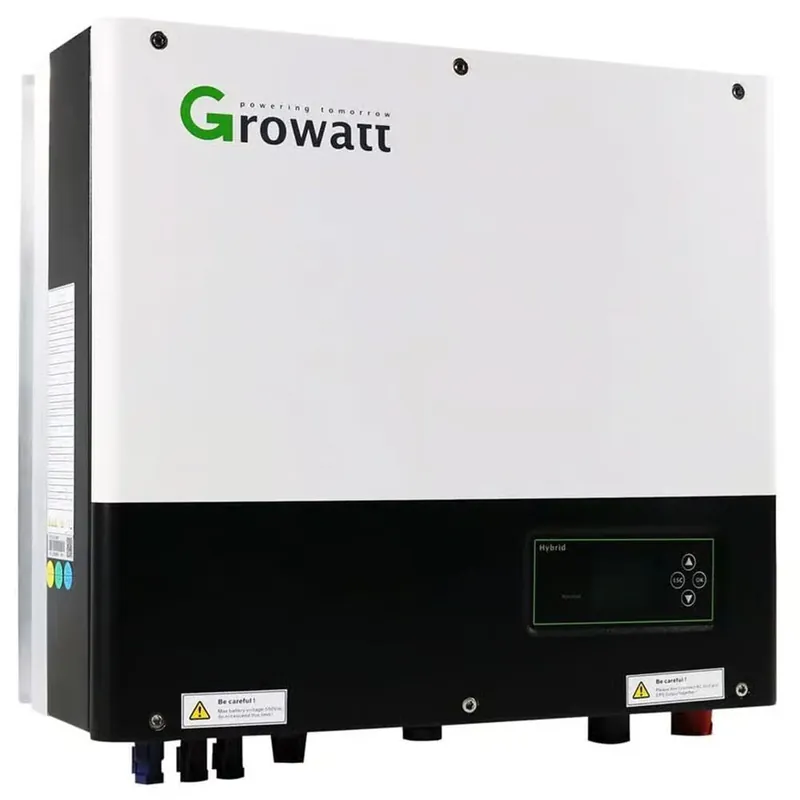

Der Growatt SPH 4000-10000TL3 BH-UP Hybrid-Wechselrichter ist eine moderne Lösung für Solarprojekte. Mit intelligentem Lastmanagement, einer breiten Batteriespannung von 100-550 V und einer VPP-Schnittstelle bietet dieser dreiphasige Hybrid-Wechselrichter mit seinen verschiedenen Leistungsklassen Flexibilität und Effizienz. Der Wechselrichter unterstützt Solaranlagen mit einer Gesamtleistung von 6 bis 15 kW und ermöglicht eine unterbrechungsfreie Stromversorgung. Mit diesen Merkmalen ist dieses Modell die ideale Lösung für flexible und zuverlässige Solaranlagen.
Über den Growatt SPH 4000-10000TL3 BH-UP
- 100% dreiphasiger und asymmetrischer Ausgang.
- Intelligente Begrenzung des Leistungsexports auf Phasenebene.
- Breite Batteriespannung 100-550V.
- USV-Funktion, 10ms Übergang.
- Skalierbare Systemkonfiguration.
- VPP-Schnittstelle bereit.
- DC/AC Typ II SPD.
- 1,5 DC/AC-Verhältnis.
- Zwei MPP-Tracker (Maximum Power Point).
- Unterstützt Lithium- und Bleisäurebatterien.
- Intelligente Laststeuerung über Trockenkontakt.
Betriebs-Modi – Je nach System-Anforderungen konfigurierbar
Online-Modus
Für die optimale System-Einbindung können unterschiedliche Betriebs-Modi eingestellt werden. Bei Eingabe direkt am Gerät kann nur für einen Zeitraum ein Prioritätsmodus eingestellt werden. Bei Verwendung der Online-Plattform können bis zu drei Zeiträume für den Prioritätsmodus eingestellt werden (für die Nutzung dieser Funktion ist ein optional erhältliches Zubehör nötig).
- Load first: Mit dem Standardmodus “Laden zuerst” werden zuerst die angeschlossenen Lasten (Verbraucher) mit Energie versorgt. Sobald die PV-Energie für die Last ausreichend ist, wird die überschüssige Energie vom SPH 4000-10000TL3 BH-UP in die Batterie eingespeist. Sofern die Batterie vollgeladen oder keine angeschlossen ist, wird die verbleibende Energie in das Netz eingespeist.
- Battery first: Dieser Hybrid-Wechselrichter lädt in diesem Modus mit der maximal möglichen Solarleistung zuerst die Batterie voll. Sollte die PV-Leistung nicht ausreichen kann zusätzlich die Netzladefunktion aktiviert werden.
- Grid first: In diesem Modus wird die gewonnene PV-Energie zuerst in das Netz eingespeist. Hier kann die Ein- und Aus-Zeit des Modus eingestellt werden, sowie die Leistungsrate.
Backup-Modus:
Wenn keine Netzspannung mehr am Growatt SPH anliegt, z.B. durch kurzfristigen Stromausfall oder Blackout, wechselt das Gerät automatisch in den Backup-Modus. Dadurch wird die Versorgung des AC-Ausgangs über den EPS-LOAD-Anschluss sichergestellt. Die benötigte Energie wird nur über die Solaranlage und die Batterie geliefert. Sofern auch die PV-Anlage ausfällt, sichert die Batterie die AC-Versorgung ab, bis diese entladen ist. Bei Bedarf kann der automatische Wechsel zu diesem Modus auch deaktiviert werden.
Maximum Power Point Tracking
Durch den Einsatz der Maximum Power Point Tracking (MPPT) Technologie kann eine Solaranlage den optimalen Ertrag erzielen. Dieser Growatt Wechselrichter ist mit zwei MPPTs ausgestattet, die im Laufe des Tages permanent das optimale Verhältnis von Spannung und Stromstärke entsprechend der Sonneneinstrahlung und der Modultemperatur der Solarmodule einstellen. Mit ihrem breiten MPPT-Spannungsbereich können viele Solarmodule angeschlossen werden, was eine stattliche Energieerzeugung ermöglicht. Dieser Vorteil zeigt sich besonders deutlich, wenn der Himmel teilweise bewölkt ist und sich die Lichtintensität kontinuierlich ändert.
Intelligentes Lastmanagement
Die integrierte smarte Laststeuerung des Wechselrichters ermöglicht eine präzise und effiziente Kontrolle des Energieverbrauchs. Durch den Einsatz eines potentialfreien Kontakts kann die Steuerung von elektrischen Verbrauchern intelligent und priorisiert erfolgen. Diese Funktion erlaubt eine automatische Erkennung des Energiebedarfs und optimale Nutzung der verfügbaren Energie. Das smarte Lastmanagement gewährleistet eine optimale Verteilung der Energie und trägt somit zu einer effizienten Nutzung bei. Mit der intelligenten Laststeuerung über den Trockenkontakt ist der Wechselrichter in der Lage, den Energiefluss zu optimieren und einen effizienten Betrieb Ihrer Solaranlage sicherzustellen.
Überwachungsplattform verfügbar
Durch den Einsatz des optionalen Zubehörs der Shine-Serie kannst Du die Monitoring-Plattform nutzen. Diese Plattform für den Growatt SPH 4000-10000TL3 BH-UP sowohl als Smartphone-App für iOS und Android als auch in einer Webversion zur Verfügung. Das Shine-Zubehör muss separat erworben werden, aber die Nutzung der Plattform ist kostenfrei. Über Shine kannst Du alle Produkte des Herstellers konfigurieren und überwachen. Es ermöglicht Dir zudem die Anzeige des Eigenverbrauchs sowie das Verfolgen von Trends.
Zum SPH 4000-10000TL3 BH-UP sind folgende Shine-Optionen kompatibel:
- ShineWiFi-X
- ShineLink-X
- Shine4G-X
- ShineMaster
Technische Daten
- Empfohlene Modulleistung: bis zu 6000 bis 15000 W (je nach Modell)
- Max. Gleichspannung: 1000 V
- Anlaufspannung: 120 V
- MPPT-Spannungsbereich: 120-1000 V
- Batteriespannungsbereich: 100~550 V
- Max. Lade-/Entladestrom: 25 A
- Kontinuierliche Lade-/Entladeleistung: 4000 W
- AC-Nennleistung: 4000 W
- Max. Scheinleistung: 4000 VA
- Max. AC-Ausgangsleistung: 4000 bis 10000 W (je nach Modell)
- Max. Ausgangsstrom: 6,1 bis 15,2 A (je nach Modell)
- AC-Nennspannungsbereich: 230/400 V (310~476 V)
- AC-Netzfrequenzbereich: 50/60 Hz (45Hz-55Hz/55Hz-65Hz)
- Gehäuseeinstufung: IP65
- Herstellergarantie: 10 Jahre
- Maximaler Wirkungsgrad von 97,6 bis 98,2 % (je nach Modell)
- Abmessungen: 505 x 453 x 198 mm
- Gewicht: 33 kg
Lieferumfang:
1x Growatt SPH 4000-10000TL3 BH-UP Hybrid-Wechselrichter mit
- 1x Wasserdichte Abdeckung
- 1x AC-Netzanschluss
- 1x EPS-Ausgangsanschluss (roter Anschluss)
- 1x Kommunikationskabel
- 1x Temperatursensor für Blei-Säure-Batterien
- 1x RJ45-Anschluss
- 4x M6-Stellschraube
- 1x Erdungsklemme
- 4x M4-Stellschraube
- 2/2 MC4-Anschluss (schwarzer Anschluss)
- 1/1 MC4-Anschluss (blauer Anschluss)
- 1x Elektrischer Zähler
- 1x Bedienungsanleitung
- 1x Installationsanleitung
