Beschreibung

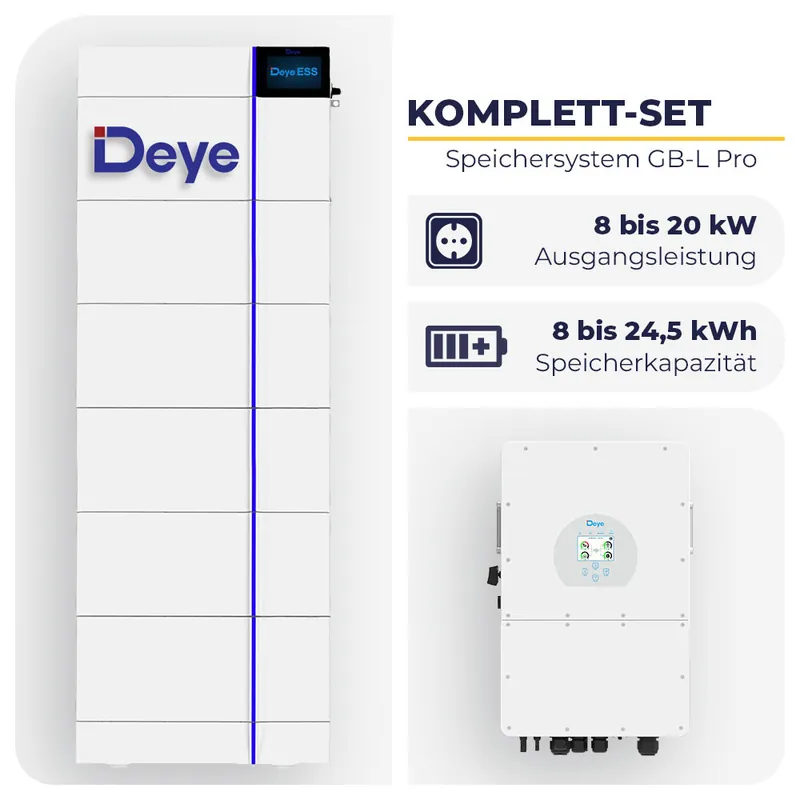

Set für netzgekoppelte und netzunabhängige Energieversorgung
Dieses Komplettsystem aus Hybrid-Wechselrichter und Hochvolt-Batteriespeicher eignet sich für die Eigenversorgung, Notstrom und die Einspeisung ins Netz. Ideal für Haushalte und kleine Betriebe mit Bedarf an dreiphasiger Versorgung und hoher Flexibilität.
Auf einen Blick
PV-Leistung
Bis zu 32,5 kW DC
Dreiphasig
3-phasiger Betrieb möglich
Speichergröße
Bis zu 24 kWh
Kommunikation
RS485, CAN, WiFi, LAN
Hybrid-Wechselrichter: Technik und Möglichkeiten
Der Hybrid-Wechselrichter dieses Sets ist für dreiphasige Anwendungen ausgelegt und unterstützt sowohl netzgekoppelten als auch netzunabhängigen Betrieb. Die maximale PV-Eingangsleistung beträgt je nach Modell bis zu 32,5 kW DC, mit zwei unabhängigen MPP-Trackern und mehreren Strings pro Tracker. Der Wechselrichter verarbeitet Eingangsspannungen von 160 bis 700 V und bietet einen maximalen Ladestrom von bis zu 50 A. Die AC-Nennleistung reicht von 5 kW bis 25 kW, abhängig vom Modell. Die Geräte sind mit einer Vielzahl von Kommunikationsschnittstellen ausgestattet, darunter RS485, RS232, CAN sowie optional WiFi, Bluetooth, 4G und LAN. Über das integrierte LCD-Display und die Monitoring-Optionen lassen sich Betriebsdaten und Einstellungen komfortabel verwalten. Die Umschaltung auf USV-Betrieb erfolgt automatisch und sorgt für eine unterbrechungsfreie Versorgung. Die Schutzfunktionen umfassen unter anderem Überstrom-, Überspannungs- und Kurzschlussschutz sowie Erdschluss- und Inselnetzerkennung. Das Gehäuse ist nach IP65 geschützt und für die Wandmontage vorgesehen. Die Installation kann sowohl im Innen- als auch im geschützten Außenbereich erfolgen. Die Geräuschentwicklung liegt unter 55 dB.
Hochvolt-Batteriespeicher: Kapazität und Eigenschaften
Das Batteriesystem basiert auf Lithium-Eisenphosphat (LiFePO4) und ist als Hochvolt-Speicher mit einer Systemspannung von bis zu 614,4 V ausgelegt. Die Kapazität ist modular aufgebaut und kann durch das Stapeln von 2 bis 6 Modulen auf bis zu 24 kWh erweitert werden. Die nutzbare Energie beträgt bis zu 21,6 kWh. Die empfohlene Entladetiefe liegt bei 90 %, der Speicher erreicht eine Zyklenlebensdauer von mindestens 6000 Zyklen bei 70 % Restkapazität. Die Lade- und Entladeströme betragen bis zu 40 A dauerhaft und 50 A als Spitzenwert. Die Kommunikation mit dem Wechselrichter erfolgt über CAN2.0 oder RS485. Das Batteriesystem ist für die Bodenmontage konzipiert, besitzt die Schutzart IP65 und arbeitet in einem Temperaturbereich von -20 bis +55 °C. Die Abmessungen und das Gewicht variieren je nach Kapazität, ein 24 kWh-System misst 540 × 385 × 1530 mm und wiegt 253 kg. Die Garantie beträgt 10 Jahre.
Installation, Erweiterbarkeit und Systemintegration
Die Installation des Sets erfolgt durch die Wandmontage des Hybrid-Wechselrichters und die Bodenaufstellung des Batteriespeichers. Der Wechselrichter wird an die PV-Module, das Hausnetz und den Batteriespeicher angeschlossen. Die Verbindung zum Batteriespeicher erfolgt über die mitgelieferten Hochvolt-Kabel und Kommunikationsleitungen. Die Systemarchitektur erlaubt die Erweiterung des Speichers durch zusätzliche Module bis zur maximalen Kapazität. Die Schutzart IP65 ermöglicht den Einsatz in trockenen Innenräumen und geschützten Außenbereichen. Für die Datenübertragung stehen verschiedene Schnittstellen zur Verfügung, die eine Überwachung und Steuerung per App oder Webportal ermöglichen. Das System ist mit verschiedenen Netzstandards kompatibel und unterstützt die Integration von Notstrom, Smart Meter und weiteren Komponenten.
Weitere Komponenten und Besonderheiten
Das Set enthält neben Wechselrichter und Batteriespeicher alle für die Installation notwendigen Kabel, Halterungen und Verbindungselemente. Der Hochvolt-Steuerungskasten (GB-LBS-Pro) steuert das Batteriesystem und sorgt für die sichere Verbindung der Module. Die Kommunikation zwischen Speicher und Wechselrichter erfolgt über CAN oder RS485. Optional kann ein Smart Meter zur Leistungsüberwachung integriert werden. Das System unterstützt die Parallelschaltung mehrerer Einheiten für größere Anlagen.
Technische Details |
|
| Hersteller Bezeichnung | Deye Hybrid-Wechselrichter SUN-5K-SG01HP3-EU-AM2 bis SUN-25K-SG01HP3-EU-AM2 |
AC-Ausgang (netzgebundener Anschluss) |
|
| Nennausgangsleistung | 5 kW bis 25 kW (modellabhängig) |
| Max. AC-Ausgangsleistung | 5,5 kW bis 27,5 kW (modellabhängig) |
| Ausgangsphasen | 3-phasig |
| Ausgangsspannung | 220/380 V, 230/400 V |
| Ausgangsfrequenz | 50/60 Hz |
| Max. unsymmetrischer Ausgangsstrom | 13 A bis 41,7 A (modellabhängig) |
PV-Eingang |
|
| Max. DC-Eingangsleistung | 6,5 kW bis 32,5 kW (modellabhängig) |
| Max. DC-Eingangsspannung | 1000 V |
| MPPT-Spannungsbereich | 150 V – 850 V |
| Anzahl MPPT-Tracker | 2 |
| Strings pro MPPT | 1+1 bis 2+2 (modellabhängig) |
Batterie |
|
| Batterietyp | LiFePO4 (Lithium-Eisenphosphat) |
| Batteriespannungsbereich | 160 V – 700 V |
| Max. Ladestrom | 30 A bis 50 A (modellabhängig) |
| Max. Entladestrom | 30 A bis 50 A (modellabhängig) |
| Kapazität Batteriespeicher | 8 kWh bis 24 kWh (modular, erweiterbar) |
| Nutzbare Energie | 7,2 kWh bis 21,6 kWh (modellabhängig) |
| Systemnennspannung | 204,8 V bis 614,4 V (je nach Anzahl Module) |
| Lade-/Entladestrom (empfohlen/nominal) | 20 A empfohlen, 40 A nominal, 50 A Spitze (2 min) |
Kommunikation & Monitoring |
|
| Schnittstellen | RS485, RS232, CAN, optional WiFi, Bluetooth, 4G, LAN |
| Monitoring | LCD, App, Webportal |
Allgemeines |
|
| Schutzart Wechselrichter | IP65 |
| Schutzart Batteriespeicher | IP65 |
| Betriebstemperatur | -40 °C bis +60 °C (Wechselrichter), -20 °C bis +55 °C (Batterie entladen), 0 °C bis +55 °C (Batterie laden) |
| Geräuschpegel | < 55 dB |
| Abmessungen Wechselrichter (B x H x T) | 408 × 638 × 237 mm |
| Gewicht Wechselrichter | 30,5 kg |
| Abmessungen Batteriespeicher (B x T x H) | 540 × 385 × 650 mm bis 540 × 385 × 1530 mm (je nach Kapazität) |
| Gewicht Batteriespeicher | 97 kg bis 253 kg (je nach Kapazität) |
| Garantie Wechselrichter | 10 Jahre |
| Garantie Batteriespeicher | 10 Jahre |
| Hersteller | Deye |
Lieferumfang
1x Deye Hybrid-Wechselrichter mit
- 1x Hybrid-Wechselrichter
- 1x Wandhalterung
- 4x Edelstahl-Kollisionsschutzbolzen M6×60
- 1x Kabel für die Parallel-Kommunikation
- 1x L-Inbussschlüssel
- 1x Benutzerhandbuch
- 3x Sensor-Klemme
- 2x Batterieanschlüsse mit Metallklemme (blau)
- DC+/DC-Anschlüsse mit Metallklemme (schwarz, Anzahl je nach Modell)
- 1x Magnetischer Ring für BMS-Kommunikationskabel
- 1x WiFi-Modul
1x Deye GB-L Pro Hochvolt-Batteriesystem mit
- 1x Hochspannungs-Steuerungskasten (GB-LBS-Pro)
- 1x Batteriesockel (GB-L-Sockel)
- 1x 2 m Kommunikationskabel (ECOM-Kabel 2,0)
- 1x 2 m positives Stromkabel (EP-Kabel 2,0)
- 1x 2 m negatives Stromkabel (EN-Kabel 2,0)
- 1x 2 m PE-Kabel (PE-Kabel 2,0)
- 2x Wandanbringungsplatte
- 8x Schraube zum Fixieren am GB-LBS-Pro (M4x8)
- 4x Kastenanbringungsplatte
- 8x Schrauben für Kastenanbringungsplatten (M4x12)
- 2x Versetzungsgriffe
- 2x Dehnschrauben zur Wandmontage (M6x100)
- 1x Bedienungsanleitung
Je nach gewählter Kapazität:
- 2 bis 6x Batteriemodul (GB-L-Pro-Pack4.1-2)
- 4x Kastenanbringungsplatte pro Modulpaket
- 8x Schrauben (M4x12) pro Modulpaket
