Beschreibung

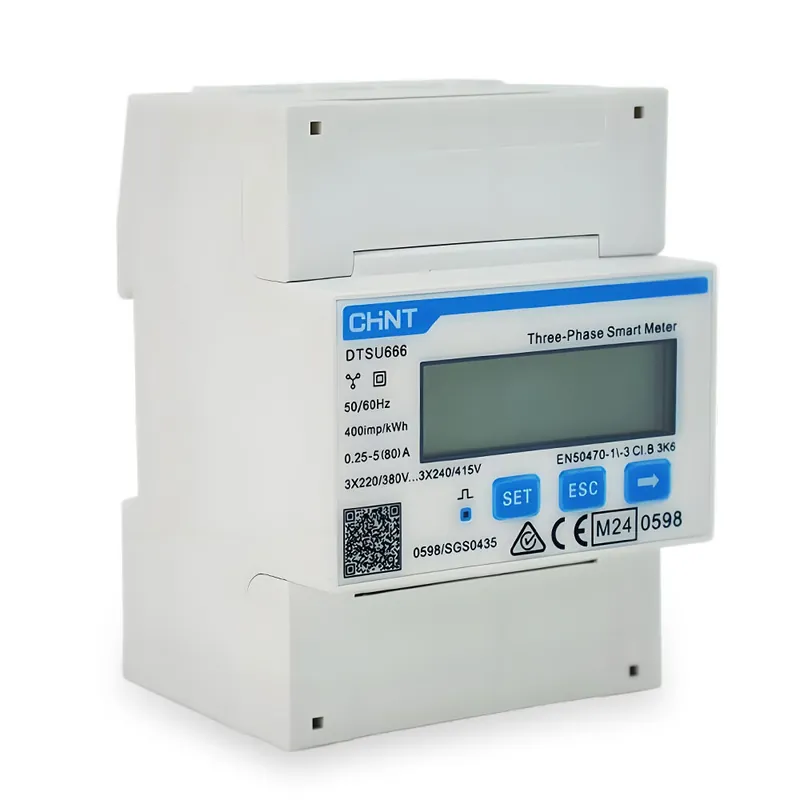

Dreiphasiger Smart Meter mit WiFi und Dual-RS485
Der Fox ESS DTSU666 Dual Meter 80A 2xRS485 ist ein intelligenter, dreiphasiger Stromzähler mit WLAN und zwei RS485-Schnittstellen. Er misst Energie, Strom, Spannung und Leistung präzise und überträgt die Daten an Wechselrichter, Energiemanagementsysteme oder Wallboxen. Ideal für Photovoltaikanlagen und E-Mobilitätsanwendungen, in denen eine zuverlässige Verbrauchsüberwachung und Leistungssteuerung erforderlich ist.
Auf einen Blick
Dual RS485
Zwei Schnittstellen für parallele Kommunikation
WiFi integriert
Einfache drahtlose Datenübertragung
Hohe Genauigkeit
Messklasse 1 für präzise Werte
Dreiphasig
Für 3-phasige Netze bis 80 A
Gerät, Vorzüge und Einsatzmöglichkeiten
Der Fox ESS DTSU666 WiFi Dual Meter 80A 2xRS485 ist ein dreiphasiger Smart Meter mit integriertem WLAN und zwei RS485-Schnittstellen. Er dient zur Erfassung und Überwachung von Energieflüssen in PV-Systemen, Hausinstallationen und Ladeinfrastrukturen. Durch seine kompakte Bauweise und den geringen Eigenverbrauch eignet er sich für den Einsatz in Wohngebäuden, Gewerbeanlagen und zur Kombination mit EV-Chargern. Der Zähler misst Strom, Spannung, Leistung und Energie mit hoher Genauigkeit und ermöglicht so eine effiziente Steuerung und Optimierung des Energiehaushalts.
Kommunikation und Integration
Der Smart Meter verfügt über zwei RS485-Schnittstellen und unterstützt das Modbus RTU-Protokoll. Damit lässt sich dieser Fox ESS DTSU666 flexibel in bestehende Energiemanagementsysteme, Wechselrichter oder Wallboxen integrieren. Zusätzlich ermöglicht das integrierte WiFi-Modul eine drahtlose Datenübertragung nach dem 802.11 b/g/n-Standard. So kannst Du Messdaten bequem auslesen und in übergeordnete Systeme einbinden. Ein 10 m langes RS485-Kabel ist im Lieferumfang enthalten, was die Installation im Schaltschrank oder in größerer Entfernung vereinfacht.
Kompatibilität und Installation
Der Zähler ist mit vielen Fox ESS Komponenten sowie anderen Modbus-fähigen Geräten kompatibel. Er kann sowohl direkt als auch über Stromwandler angeschlossen werden, je nach Anwendungsfall. Die Montage erfolgt auf einer Hutschiene im Schaltschrank. Das LCD-Display des Smart Meters zeigt alle relevanten Messwerte an und erleichtert die Inbetriebnahme. Die Verdrahtung ist übersichtlich gestaltet und im beiliegenden Schema dargestellt, sodass der Anschluss an Netz und Kommunikationsleitungen einfach umgesetzt werden kann.
LCD-Anzeige und Bedienung
Das integrierte LCD-Display bietet eine klare Darstellung aller Messwerte, darunter Strom, Spannung, Frequenz, Wirkleistung und Energieverbrauch. Über das Display kannst Du Parameter ablesen und Einstellungen direkt vornehmen. In Verbindung mit der WiFi-Funktion ermöglicht der Fox ESS DTSU666 WiFi Dual Meter 80A 2xRS485 eine komfortable Konfiguration und Überwachung, ohne dass zusätzliche Hardware erforderlich ist.
Technische Details |
|
| Hersteller Bezeichnung | Fox ESS DTSU666 WiFi Dual Meter 80A 2xRS485 |
| Phasenzahl | Dreiphasig (3P4W/3P3W) |
| Nennspannung | 3×240/415 V |
| Leitungsspannung | 304 V bis 499 V |
| Phasenspannung | 176 V bis 288 V |
| Nennstrombereich | 0 bis 250 A |
| Maximalstrom | 80 A |
| Eigenverbrauch | = 1 W |
| Frequenzbereich | 45 Hz bis 65 Hz |
| Messgenauigkeit (Spannung) | ±0,5 % |
| Messgenauigkeit (Strom/Leistung/Energie) | ±1 % |
| Messgenauigkeit (Frequenz) | ±0,01 Hz |
| Kommunikation | 2x RS485 (Modbus RTU), WiFi (802.11 b/g/n) |
| RS485 Baudrate | 9.600 bps |
| Downlink-Protokoll | Modbus RTU |
| Betriebstemperatur | -25 °C bis +60 °C |
| Lagertemperatur | -40 °C bis +70 °C |
| Luftfeuchtigkeit | 5 % bis 95 % (nicht kondensierend) |
| Abmessungen (H×B×T) | 100 × 72 × 65,5 mm |
| Gewicht | 1,5 kg |
| RS485-Kabel | 10 m (im Lieferumfang) |
| Hersteller-Garantie | 2 Jahre |
| Hersteller | Fox ESS |
Lieferumfang Fox ESS DTSU666 Dual Meter 80A 2xRS485
- 1x Fox ESS DTSU666 WiFi Dual Meter 80A 2xRS485
- 1x RS485-Kabel (10 m)
- 1x Bedienungsanleitung
