Beschreibung
Kombigerät mit 20 kW Leistung und 250 A Ladestrom

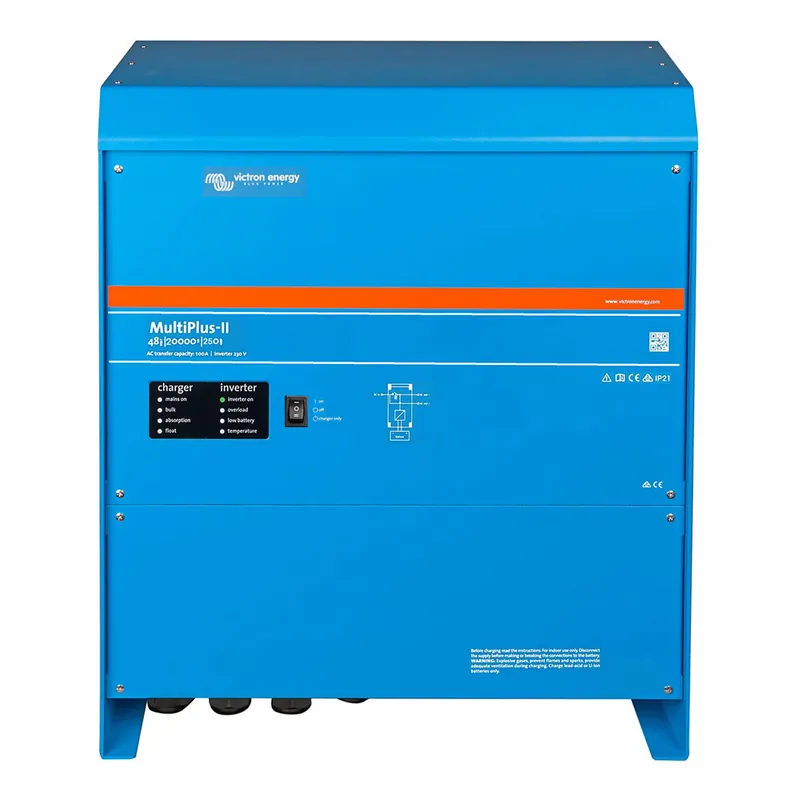

Der Victron MultiPlus 48/20k/250-100 ist ein Kombigerät aus Wechselrichter, Ladegerät und 100 A-Transferschalter. Er versorgt große Off-Grid-, Backup- oder netzgekoppelte PV-Systeme zuverlässig mit Energie. Mit 20 kW Dauerleistung und 250 A Ladestrom eignet sich das Gerät für Boote, Fahrzeuge und stationäre Anwendungen.
Auf einen Blick
Hohe Leistung
20 kW Dauerleistung für große Systeme
PowerAssist
Unterstützt Netz oder Generator bei Lastspitzen
PV-kompatibel
Einbindung in On-/Off-Grid-PV-Systeme
Kommunikation
VE.Bus-Schnittstelle für Systemintegration
Funktionsweise und Einsatzgebiete
Der Victron MultiPlus 48/20k/250-100 vereint Wechselrichter, Ladegerät und Transferschalter in einem kompakten Gehäuse. Er liefert 20 kW Dauerleistung und bis zu 25 kW Spitzenleistung. Die PowerAssist-Funktion unterstützt Netz oder Generator bei Lastspitzen, während PowerControl den maximalen Eingangsstrom begrenzt. Das Gerät eignet sich für große Inselanlagen, Backup-Systeme, Yachten, Nutzfahrzeuge und netzgekoppelte PV-Anlagen. Durch den integrierten 100 A-Transferschalter erfolgt die Umschaltung zwischen Netz und Batterieversorgung unterbrechungsfrei.
Kommunikation und Integration
Dieses Kombigerät ist über die VE.Bus-Schnittstelle vollständig in Victron-Systeme integrierbar. Er kann mit GX-Geräten wie Cerbo GX oder Ekrano GX verbunden und über das Victron Remote Management Portal (VRM) überwacht werden. Die Konfiguration erfolgt lokal über VEConfigure oder die VictronConnect-App. Zusätzlich stehen programmierbare Relais und analoge/digitale I/O-Anschlüsse zur Verfügung. Damit lässt sich der MultiPlus in komplexe Energie- und Steuerungssysteme einbinden, etwa für Generatorstart oder Lastmanagement.
Kompatibilität und Installation
Der MultiPlus 48/20k/250-100 ist mit allen gängigen Batterietypen, einschließlich Victron Lithium Smart, kompatibel. Er kann parallel und in Dreiphasenkonfiguration betrieben werden. Die Installation erfolgt wandmontiert in trockener, belüfteter Umgebung. Empfohlen wird eine Batteriekapazität von 450 – 1400 Ah bei 48 V. Der Anschluss erfolgt über M8-Batterieklemmen und M6-AC-Bolzen. Der mitgelieferte Temperatursensor sorgt für temperaturkompensiertes Laden. Durch die IP20-Schutzart eignet sich das Gerät für Innenräume.
Ladeverfahren und Betriebsmodi
Das Ladegerät arbeitet mit einem adaptiven, vierstufigen Ladealgorithmus (Bulk, Absorption, Float, Storage). Der BatterySafe-Modus schützt vor übermäßiger Gasung, während der Lagermodus die Batterie bei längerer Nichtnutzung schont. Die Umschaltung zwischen Netz- und Batteriebetrieb erfolgt in weniger als 20 ms. Zwei AC-Ausgänge ermöglichen die Trennung kritischer und nichtkritischer Verbraucher. Der MultiPlus kann in ESS-Systeme integriert werden und unterstützt Blindleistungssteuerung gemäß Netzcode.
Technische Details |
|
| Modell | Victron MultiPlus 48/20k/250-100 |
| DC-Eingangsspannung | 38 – 60 V |
| AC-Ausgangsspannung | 230 V ± 2 % |
| Frequenz | 50 Hz ± 0,1 % |
| Dauerleistung | 20 kW |
| Spitzenleistung | 25 kW |
| Ladestrom | 250 A |
| Transfer-Schalter | 100 A |
| Wirkungsgrad | 96 % |
| Schutzart | IP20 |
| Betriebstemperatur | –40 °C bis +65 °C |
| Abmessungen (H × B × T) | 616 × 422 × 358 mm |
| Gewicht | 80 kg |
| Hersteller-Garantie | 5 Jahre |
| Hersteller | Victron Energy |
Lieferumfang Victron MultiPlus 48/20k/250-100
- 1× Victron MultiPlus 48/20k/250-100 Kombigerät
- 1× Batterietemperatursensor
- 1× Bedienungsanleitung
- 1× Montagesatz
