Beschreibung
Manuelle Notstromumschaltung
Fronius Backup Switch ist ein manueller Netzumschalter für PV-Anlagen mit Batteriespeicher. Er ermöglicht Dir die Umschaltung zwischen öffentlichem Netz und Notstromversorgung, wenn das Netz ausfällt. Damit stellst Du sicher, dass Deine Verbraucher weiterhin über Batterie oder PV versorgt werden – besonders sinnvoll bei Fronius GEN24 Plus Systemen.
Auf einen Blick
Manuelle Umschaltung
Netz- und Notstromversorgung einfach per Hand umschalten.
Flexible Netztrennung
2- oder 4-polige Netztrennung für 1- und 3-phasige Systeme.
Full Backup
Versorgung des gesamten Haushalts bei Netzausfall möglich.
Kompatibel mit GEN24
Optimal für Fronius Primo und Symo GEN24 Plus Wechselrichter.
Funktion und Einsatzbereich

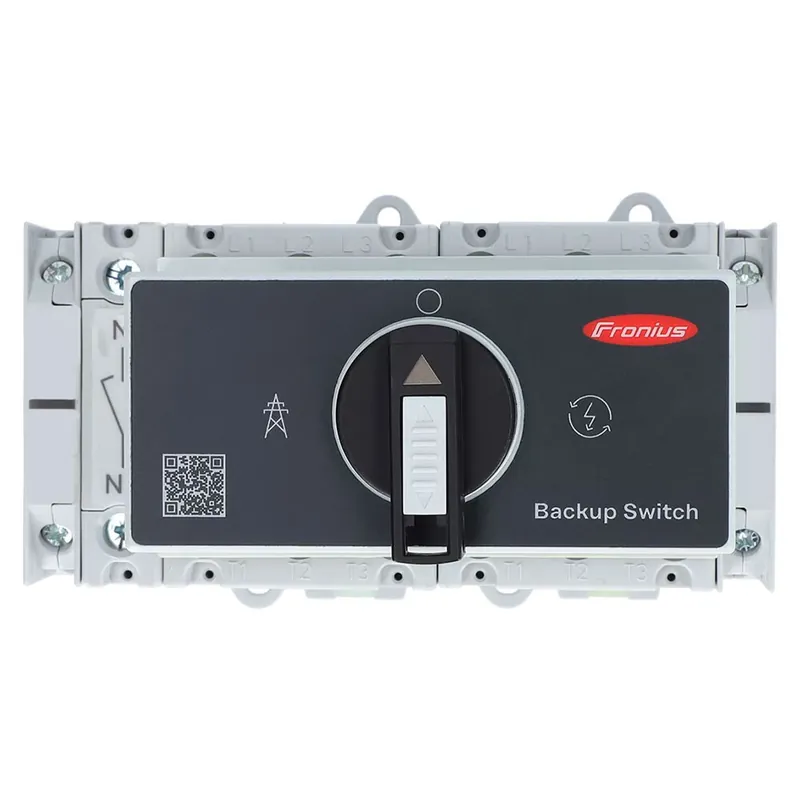

Der Fronius Backup Switch 1PN/3PN-63A dient als manuelle Umschalteinheit für PV-Anlagen mit Batteriespeicher. Er trennt bei Netzausfall den Haushalt sicher vom öffentlichen Netz und schaltet auf den Notstromkreis um. Nach Wiederkehr der Netzspannung kannst Du die Versorgung per Hand zurückschalten. Das Gerät ist für 1- oder 3-phasige Systeme in TN- oder TT-Netzen geeignet. In Kombination mit einem Fronius GEN24 Plus Wechselrichter erlaubt der Switch eine stabile Full-Backup-Versorgung. Typische Anwendung ist die Absicherung eines Einfamilienhauses mit PV-Anlage und Speicher, das bei Ausfall des Stromnetzes weiterhin Energie aus Batterie oder PV bezieht.
Kommunikation und Integration
Der Backup Switch nutzt Hilfs- und Kommunikationskontakte, um den Betriebszustand an den Wechselrichter zu melden. Über Modbus-Verbindungen zum Fronius Smart Meter wird die Datenkommunikation während des Notstrombetriebs unterbrochen, um eine automatische Rückschaltung zu verhindern. Der Switch kann auf einer DIN-Hutschiene im Schaltschrank montiert werden. Die Anschlussklemmen sind für Querschnitte von 1 bis 25 mm² (Leistung) und 0,13 bis 2,5 mm² (Kommunikation) ausgelegt. Für die Integration werden verdrillte, abgeschirmte CAT5 STP- oder bessere Leitungen empfohlen. In der Praxis erfolgt der Einbau zwischen Netzanschluss und Notstromkreis, sodass Verbraucher und Erzeuger manuell verbunden oder getrennt werden können.
Kompatibilität und Installation
Der Fronius Backup Switch ist mit den Fronius Wechselrichtern Primo GEN24 Plus und Symo GEN24 Plus kompatibel. Unterstützt werden mehrere Smart-Meter-Modelle wie Fronius Smart Meter IP, 63A-1, 63A-3 oder TS 100A-1. Die Montage erfolgt werkzeuglos auf einer 35 mm DIN-Hutschiene. Der Schalter kann 2-polig oder 4-polig betrieben werden, um den Neutralleiter bei Bedarf ebenfalls zu trennen. Der Betrieb ist in einem Temperaturbereich von -40 bis +60 °C möglich. In der Praxis wird der Switch im Schaltschrank montiert, wobei ein Überstrom- und Überspannungsschutz vorgesehen sein sollte, um den sicheren Betrieb in der Anlage zu gewährleisten.
Technische Konformität
Das Gerät erfüllt die Anforderungen der Normen IEC 60947-6-1, IEC 60947-3 und EN 60204-1. Es trägt die CE- und CULUS-Kennzeichnung und ist nach den EU-Richtlinien 2014/30/EU (EMV), 2014/35/EU (Niederspannung) und 2011/65/EU (RoHS) zertifiziert. Der Switch ist für den Einsatz in Europa vorgesehen und wird in Österreich hergestellt. Damit entspricht er den europäischen Qualitäts- und Sicherheitsstandards für elektrische Betriebsmittel in PV-Systemen.
Technische Details |
|
| Kompatible Wechselrichter | Fronius Primo GEN24 Plus, Fronius Symo GEN24 Plus |
| Nennspannung | 3~230/400 V |
| Nennstrom | 63 A (AC21), 45 A (AC23) |
| Netztrennung | 2- oder 4-polig |
| Gebrauchskategorie | AC21A/B, AC23A/B, AC3 |
| Befestigung | DIN-Hutschiene 35 mm |
| Schutzart | IP20 + KLAD |
| Zulässige Umgebungstemperatur | -40 °C bis +60 °C |
| Abmessungen (H × B × T) | 70 × 135,4 × 91 mm |
| Gewicht | 0,53 kg |
| Hersteller-Garantie | 2 Jahre |
| Hersteller | Fronius |
Lieferumfang Fronius Backup Switch
1x Fronius Backup Switch 1PN/3PN-63A mit folgendem Zubehör:
- 4x Schutzabdeckung groß inkl. 8 Schrauben
- 2x Schutzabdeckung klein inkl. 2 Schrauben
- 1x Quick Start Guide
- 1x Aufkleber „Notstrom-Versorgung“
