Beschreibung
Wallbox für PV-optimiertes Laden mit 11 kW

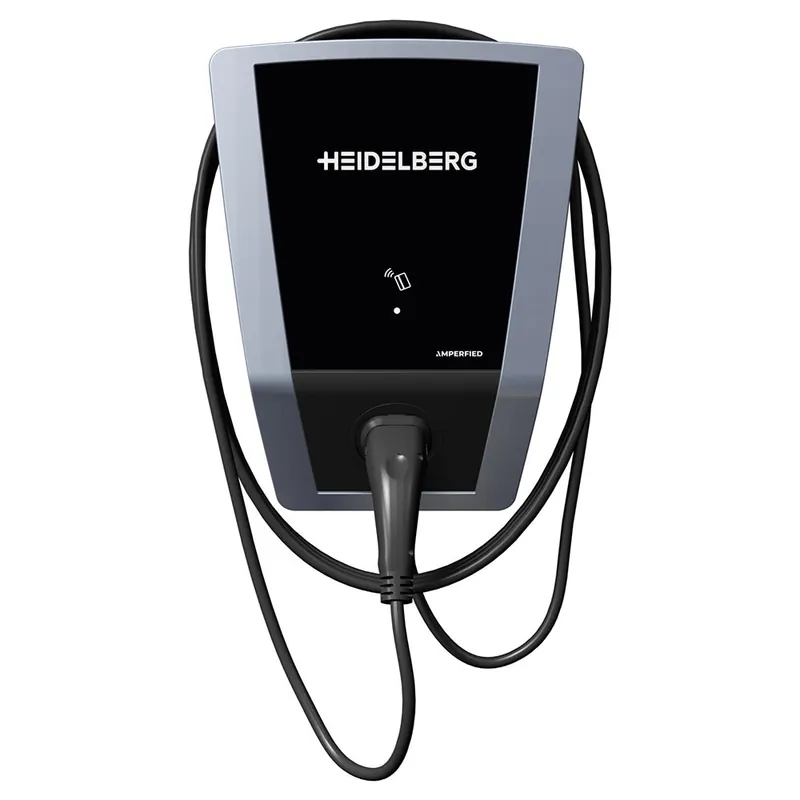

Heidelberg Amperfied connect.solar ist eine Wallbox für das Laden von Elektrofahrzeugen mit bis zu 11 kW, speziell für die Nutzung von PV-Überschussstrom entwickelt. Die Wallbox bietet Dir smarte Steuerung, dynamisches Lastmanagement und flexible Anschlussmöglichkeiten. Mit dem integrierten Solar Management kannst Du Dein E-Auto gezielt mit selbst erzeugtem Solarstrom laden. Ein typisches Anwendungsszenario ist das Laden Deines Fahrzeugs tagsüber mit überschüssigem Strom aus Deiner Photovoltaikanlage, während Du über die App jederzeit den Ladevorgang überwachst und steuerst.
Auf einen Blick
PV-Überschussladen
Optimiert für Solarstrom
Vernetzung
LAN, WLAN, Modbus TCP
Zugangskontrolle
RFID, App, Freigabeeingang
Lastmanagement
Dynamisch & statisch einstellbar
Gerätetyp, Leistung und Lademodi
Die Wallbox ist eine Ladestation für Elektrofahrzeuge mit einer maximalen Ladeleistung von 11 kW. Sie unterstützt das ein-, zwei- oder dreiphasige Laden und ist speziell für den Einsatz mit Photovoltaikanlagen konzipiert. Das integrierte Solar Management ermöglicht das gezielte Laden mit überschüssigem Solarstrom. Dank der Phasenumschaltung kannst Du flexibel zwischen verschiedenen Ladearten wählen. Die Wallbox eignet sich für private und halböffentliche Bereiche und unterstützt das Laden nach Mode 3 gemäß EN IEC 61851-1. Ein typisches Szenario ist das Laden Deines Fahrzeugs tagsüber mit selbst erzeugtem Strom, während Du die Steuerung bequem über die App oder das Webinterface übernimmst. Die maximale Ladeleistung lässt sich in 2 A-Schritten von 6 A bis 16 A einstellen.
Zugang, Abrechnung, Kabel und Steuerung
Die Zugangskontrolle erfolgt über RFID-Karten, die App, Modbus oder einen externen Freigabeeingang. Zwei RFID-Karten sind im Lieferumfang enthalten. Die Abrechnungskontrolle ist durch ein exportierbares Ladeprotokoll möglich. Die Wallbox verfügt über ein fest angeschlossenes Typ 2-Ladekabel mit 5 m oder 7,5 m Länge. Bidirektionales Laden wird nicht unterstützt. Für den Datenaustausch stehen LAN, WLAN und Modbus TCP zur Verfügung. Die Ladeleistung ist über einen Drehschalter in 2 A-Schritten einstellbar. Über die myAMPERFIED App und das Cockpit kannst Du weitere Einstellungen programmieren, wie z. B. Lastmanagement, Solar Management und Nutzerverwaltung. Die Wallbox ist für den Verbundbetrieb mit bis zu 20 Geräten vorbereitet und unterstützt dynamisches sowie statisches Lastmanagement.
Netzwerkanbindung und Installation
Die Wallbox lässt sich per LAN oder WLAN in Dein Heimnetzwerk integrieren. Die Einrichtung erfolgt über die myAMPERFIED App oder das Webinterface. Die Installation ist für Aufputz oder Unterputz vorgesehen und erfolgt über eine Wandhalterung. Die Kabelzuführung ist flexibel von oben, unten oder hinten möglich. Die Anschlusstechnik basiert auf Federklemmtechnik für Leiterquerschnitte von 0,5 mm² bis 6 mm². Die Konfiguration der Ladeleistung erfolgt über einen Drehschalter. Die Wallbox ist für den Einsatz im Freien geeignet und besitzt die Schutzart IP54 sowie einen mechanischen Schutz nach IK08. Die Montage und Inbetriebnahme sollte durch eine Elektrofachkraft erfolgen.
Lastmanagement und Solar-Einbindung
Mit der Wallbox kannst Du ein dynamisches oder statisches Lastmanagement einrichten. Im dynamischen Modus werden bis zu 20 Wallboxen per LAN oder WLAN im Verbund betrieben. Die Steuerung erfolgt über das myAMPERFIED Cockpit. Für das PV-Überschussladen und die Phasenumschaltung ist ein Amperfied PowerMeter erforderlich. Die Wallbox ist kompatibel mit Home Energy Management Systemen über Modbus TCP. Das Solar Management wird direkt im Cockpit konfiguriert und ermöglicht eine optimale Nutzung Deines selbst erzeugten Stroms. Die Wallbox ist §14a EnWG konform und unterstützt OCPP 1.6 für die Anbindung an Backend-Systeme.
Technische Details |
|
| Hersteller Bezeichnung | connect.solar |
AC-Ausgang (netzgebundener Anschluss) |
|
| Nennausgangsleistung | bis 11 kW |
| Nennspannung | 230 V – 400 V |
| Nennstrom | 6 A bis 16 A (in 2 A-Schritten) |
| Nennfrequenz | 50 Hz |
| Ladebetrieb | 1-, 2- oder 3-phasig |
| Phasenumschaltung | integriert, ansteuerbar |
| Netzformen | TT/TN |
| Anschlusstechnik | Federklemmtechnik (0,5 mm² bis 6 mm²) |
| Kabelzuführung | Aufputz oder Unterputz, Ø 10 bis 20 mm |
| Anschlussquerschnitt eindrähtig | 0,5 mm² bis 6 mm² |
| Anschlussquerschnitt feindrähtig | 0,5 mm² bis 6 mm² |
| Anschlussquerschnitt feindrähtig mit Aderendhülse | 1,5 mm² bis 4 mm² |
| Ladeanschluss | Typ 2 |
| Länge Ladekabel | 5 m oder 7,5 m |
| Statusinformation | Frontbeleuchtung |
| Externe Freigabe/Sperrung | RFID, App, Modbus, Freigabe-Eingang |
| Datenschnittstellen | LAN, WLAN (2,4 GHz/IEEE 802.11 b/g/n), RS485 |
| Kommunikationsprotokolle | OCPP 1.6 (optional secure), Modbus TCP |
| App | myAMPERFIED App (iOS, Android) |
| Weboberfläche | myAMPERFIED Cockpit (lokal) |
| Lastmanagement | dynamisch/statisch, Leader/Follower, bis 20 Wallboxen (dynamisch mit PowerMeter) |
| Home Energy Management | Modbus TCP |
| Solar Management | PV-Überschussladen, Phasenumschaltung (mit PowerMeter) |
| Schutzart | IP54 |
| Fehlerstromerkennung | DC 6 mA (IEC 62955), optional RCD Typ A 30 mA AC |
| Schutz gegen mechanischen Schlag | IK08 |
| Betriebstemperaturbereich | -25 °C bis +40 °C |
| Lagertemperaturbereich | -25 °C bis +80 °C |
| Zulässige Luftfeuchtigkeit | 5 % bis 95 % |
| Höhenlage | max. 2000 m |
| Schutzklasse | I |
| Überspannungskategorie | III |
| Abmessungen (B x H x T) | 462 mm x 345 mm x 142 mm |
| Gewicht | ca. 6,3 kg (5 m Kabel) oder ca. 6,8 kg (7,5 m Kabel) |
| Hersteller-Garantie | 2 Jahre |
| Hersteller | Heidelberg Amperfied |
Lieferumfang Heidelberg Amperfied connect.solar
1x Heidelberg Amperfied connect.solar Wallbox 11 kW mit:
- 1x fest angeschlossenes Typ 2-Ladekabel (5 m oder 7,5 m)
- 1x Rahmen für Blende
- 1x Blende
- 1x Wandhalterung
- 1x Kabelhalter für Zugentlastung
- 1x Beipack 1 mit Schrauben, Unterlegscheiben & Montagetüllen
- 1x Beipack 2 mit 2 RFID-Karten
- 1x Bedienungsanleitung
