Beschreibung
WLAN-Datenlogger für Deye Wechselrichter
Deye Stick Logger Wifi Dongle LSW-5 ist ein kompakter WLAN-Datenlogger, der zur Übertragung von Wechselrichterdaten an die Deye Cloud dient. Du kannst damit Deine PV-Anlage aus der Ferne überwachen und Leistungsdaten bequem per App oder Webinterface abrufen. Ideal für private und gewerbliche Photovoltaikanlagen mit Deye Wechselrichtern.
Auf einen Blick
WLAN-Verbindung
Überträgt Wechselrichterdaten per 2,4 GHz WLAN.
Cloud-Monitoring
Direkte Anbindung an die Deye Cloud-Plattform.
LED-Anzeige
Status- und Kommunikationsanzeige über LEDs.
Einfache Einrichtung
Konfiguration über App oder Webinterface.
Gerät und Einsatzzweck
Der Deye Stick Logger Wifi Dongle LSW-5 ist ein Datenlogger für Deye Wechselrichter. Er dient zur drahtlosen Übertragung von Betriebs- und Leistungsdaten an die Deye Cloud. Damit kannst Du Deine PV-Anlage über das Internet überwachen und analysieren. Der Dongle wird direkt an der Kommunikationsschnittstelle des Wechselrichters angeschlossen und benötigt keine zusätzliche Stromversorgung. Er eignet sich für den Einsatz in Wohnhäusern, kleinen Gewerbebetrieben und größeren PV-Systemen, bei denen eine kontinuierliche Fernüberwachung erforderlich ist.
Datenübertragung und Integration
Die Übertragung der Wechselrichterdaten erfolgt über eine WLAN-Verbindung im 2,4 GHz-Band. Der Deye Stick Logger Wifi Dongle LSW-5 verbindet sich mit einem Router und sendet die Daten an die Deye Cloud. Die Einrichtung kann über die Deye Cloud App oder über ein Webinterface erfolgen. Über die App kannst Du den Logger konfigurieren, das WLAN auswählen und die Verbindung prüfen. Alternativ lässt sich der Logger über das WLAN „AP_XXXXXXXX“ (mit der Seriennummer des Geräts) und die IP-Adresse 10.10.100.254 konfigurieren. Der Zugriff erfolgt mit Benutzername und Passwort „admin“. Nach erfolgreicher Einrichtung werden die Daten automatisch an die Cloud gesendet und stehen zur Auswertung bereit.
Kompatibilität und Installation

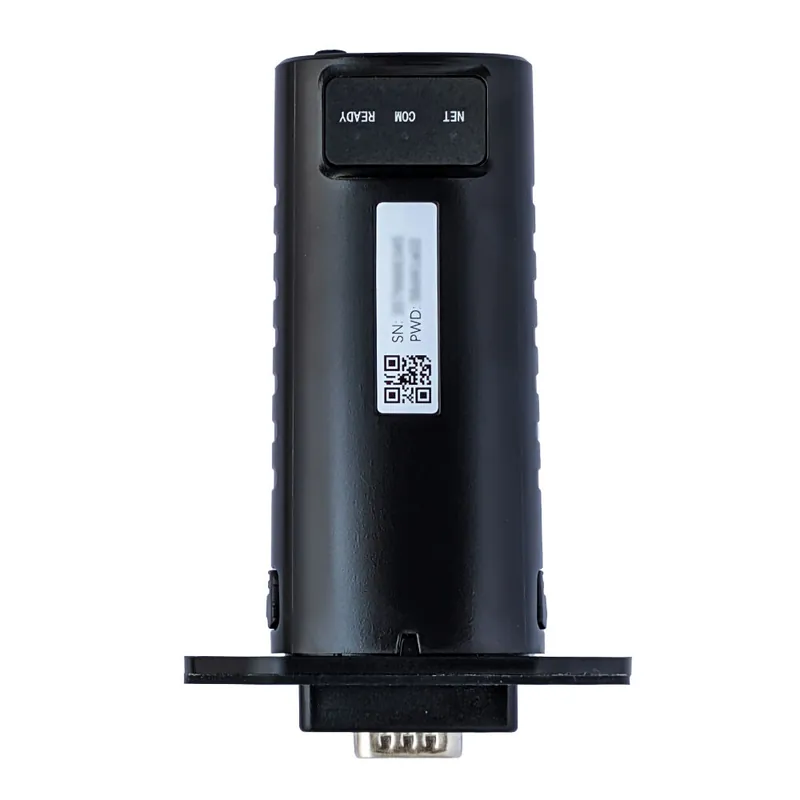

Der Deye Stick Logger Wifi Dongle LSW-5 ist mit Deye Wechselrichtern kompatibel. Die Installation erfolgt durch einfaches Einstecken des Dongles in die Kommunikationsschnittstelle des Wechselrichters. Nach dem Einschalten des Wechselrichters wird der Logger automatisch mit Strom versorgt. Über die LED-Anzeigen kannst Du den aktuellen Status ablesen: NET zeigt die Verbindung zum Router, COM die Kommunikation mit dem Wechselrichter und READY den Betriebszustand. Die Einrichtung erfolgt über die Deye Cloud App oder das Webinterface. Nach erfolgreicher Verbindung kannst Du alle Daten in Echtzeit überwachen und analysieren.
Bedienung und Statusanzeige
Der Logger verfügt über eine Statusanzeige mit drei LEDs (NET, COM, READY). Diese zeigen Verbindungsstatus und Betriebszustand an. Die NET-LED signalisiert die WLAN- und Serververbindung, die COM-LED zeigt die Kommunikation mit dem Wechselrichter, und die READY-LED informiert über den Betriebszustand. Über eine Taste am Gerät kannst Du den Logger neu starten oder auf Werkseinstellungen zurücksetzen. Die LED-Codes ermöglichen eine schnelle Diagnose bei Kommunikationsproblemen oder Netzwerkausfällen. So kannst Du den Zustand des Systems jederzeit überprüfen.
Technische Details |
|
| Modell | LSW-5 |
| Funktion | Wifi-Datenlogger-Stick für Wechselrichter |
| Frequenzbereich | 2,412 – 2,472 GHz (2,4 GHz WLAN) |
| Maximale Sendeleistung | 802.11b: +16 ±2 dBm, 802.11g: +14 ±2 dBm, 802.11n: +13 ±2 dBm |
| Antenne | Eingebaute Antenne, Antennengewinn = 3,0 dBi |
| Kompatibilität | Deye Wechselrichter |
| Kommunikationsschnittstelle | Direkter Anschluss am Wechselrichter |
| WLAN-Unterstützung | Nur 2,4 GHz, kein 5 GHz |
| Garantie | 5 Jahre Herstellergarantie |
| Hersteller | Deye |
Lieferumfang Deye Stick Logger Wifi Dongle LSW-5
1x Deye Stick Logger Wifi Dongle LSW-5 mit
- 1x integrierte WLAN-Antenne
- 1x integrierter LED-Statusanzeige
- 1x integrierter Bedienungstaste
- 3x Montageschrauben
- 1x Bedienungsanleitung
