Hochwertiger Dachhaken für Betondachsteine (Tegalit) ECO 3 mm

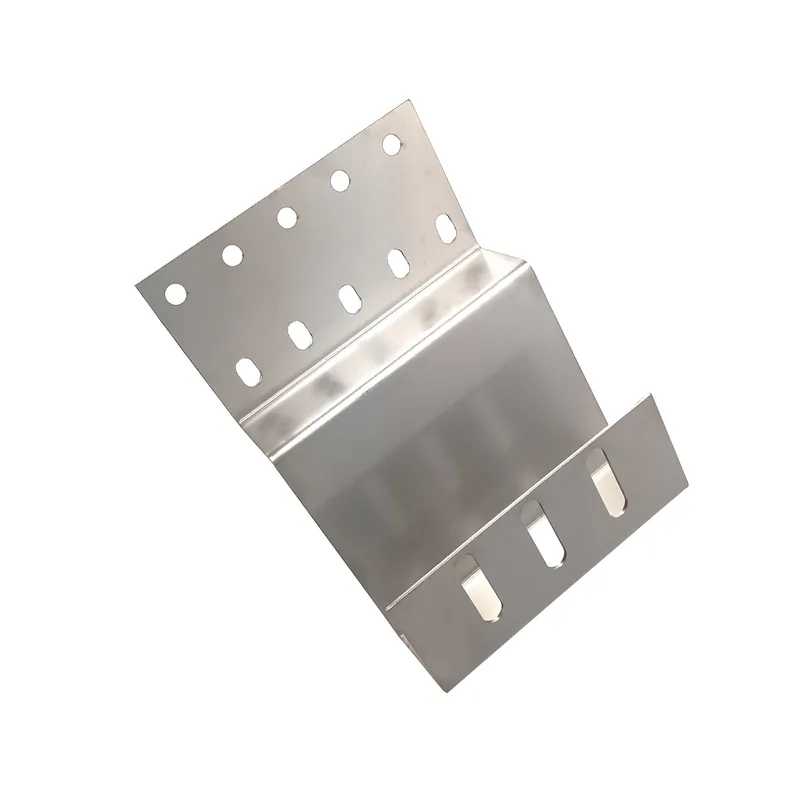

Der Dachhaken Betondachstein ECO (Art. 0164) bietet eine extrem robuste und zuverlässige Lösung für die Befestigung von Solar- und PV-Modulen auf Schrägdächern mit Flachziegeln oder Tegalit-Eindeckung. Gefertigt aus massivem 3 mm Edelstahl 1.4301, garantiert dieser Haken höchste Stabilität und Witterungsbeständigkeit. Die extra breite Auflagefläche sorgt für eine optimale Lastverteilung auf die Dachsubstanz. Unsere Dachhaken stammen aus eigener Herstellung und sind nach EN 1090-2:2018 sowie ISO 9001:2015 zertifiziert.
Montagehinweise für PV-Unterkonstruktion
Die Montage erfolgt mit mindestens zwei bis drei Tellerkopfschrauben in geeigneter Länge direkt im Sparren. Um eine maximale Stabilität zu gewährleisten, sollten die Schrauben mit größtmöglichem Abstand in den Lochreihen (Rund- und Langlöcher) fixiert werden. Höhenunterschiede lassen sich flexibel mit Sparrenunterlagen ausgleichen. Die korrekte Höhe unter dem Ausleger ermitteln Sie durch das Messen der Lattungs- und Dachziegelhöhe.
Technische Daten im Überblick
| Artikelnummer | 0164 |
| Ziegeltyp | Betondachsteine (Tegalit), Flachziegel |
| Material | Edelstahl 1.4301 (rostfrei & salzwasserbeständig) |
| Materialstärke | 3 mm |
| Breite | 150 mm |
| Grundplatte | 80 x 150 x 3 mm (Bohrung Ø 9 mm & Langloch Ø 9 mm) |
| Haken (Anschluss) | H 46,3 x 150 mm (Langloch Ø 11 mm für M10 Schrauben) |
| Auslegerhöhe / -länge | 43,9 mm / 120,3 mm |
| Gesamthöhe / Gesamtlänge | 102,1 mm / 200,3 mm |
| Gewicht | 1,18 kg |
| Eigenschaften | witterungsbeständig, rostfrei, salzwasserbeständig |
Vorteile für Ihre Photovoltaik-Installation
- Verstärkte ECO-Ausführung: 3 mm Materialstärke für erhöhte Belastbarkeit bei gleichzeitig effizienter Grundplatten-Konstruktion.
- Zertifizierte Sicherheit: Eigene Herstellung nach EN 1090-2:2018 und ISO 9001:2015 Standards.
- Höchste Korrosionsbeständigkeit: Durch Edelstahl 1.4301 ideal für langlebige Montagen, auch in salzhaltiger Meeresluft.
- Maximale Kompatibilität: Dank Ø 11 mm Langloch am Ausleger passend für alle gängigen Schienensysteme (M10).
