Beschreibung
Dachhaken Standard für Dachpfannen – Zuverlässig & Langlebig

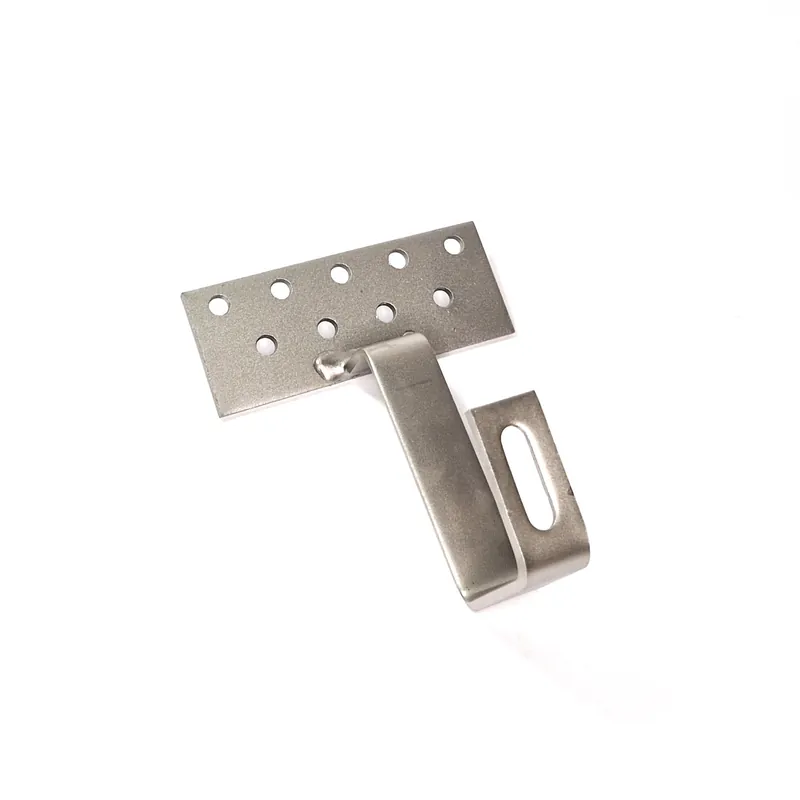

Unser Dachhaken Standard (Art. 4555) bietet eine zuverlässige und sichere Befestigung für Solar- und PV-Module auf Schrägdächern mit Pfannen-, Ziegel- oder Steineindeckung. Durch die bewährte Kombination aus einer Grundplatte (1.4016) und einem Haken (1.4301) aus hochwertigem Edelstahl gewährleistet er eine solide Basis für Ihre Photovoltaikanlage. Gefertigt in Deutschland, steht dieser Haken für geprüfte Qualität und Funktionalität.
Montagehinweise für PV-Unterkonstruktion
Die Montage erfolgt mit mindestens zwei bis drei Tellerkopfschrauben in geeigneter Länge direkt im Sparren. Für eine optimale Lastenverteilung befestigen Sie die Schrauben mit größtmöglichem Abstand in den neun verfügbaren Bohrungen der Grundplatte. Eventuelle Höhenunterschiede im Dachstuhl lassen sich einfach mit Sparrenunterlagen (z.B. aus Sperrholz) ausgleichen. Die benötigte Höhe unter dem Ausleger (38 mm) wird durch das Messen der individuellen Lattungs- und Ziegelhöhe ermittelt.
Technische Daten im Überblick
| Artikelnummer | 4555 |
| Dachart / Ziegeltyp | Schrägdach | Dachpfanne, Dachsteine, Dachziegel |
| Material | Platte: Edelstahl 1.4016 | Haken: Edelstahl 1.4301 |
| Materialstärke | Haken: 5 mm | Platte: 4 mm |
| Hakenmaß (H x B) | 77 mm (Höhe) x 30 mm (Breite) |
| Auslegerhöhe / -länge | 38 mm / 114 mm |
| Maße Grundplatte | 150 x 60 x 4 mm (9x Ø 9 mm Bohrung) |
| Langlochmessung | 11 x 31 mm (für M10 Schrauben) |
| Gesamtlänge / -höhe | 176 mm / 128 mm |
| Zertifizierungen | ISO 9001:2015 | EN 1090-2:2018 |
| Gewicht Stück | 0,685 kg |
Vorteile für Ihre Photovoltaik-Installation
- Gefertigt in Deutschland: Eigene Herstellung nach höchsten Qualitätsstandards (ISO 9001 & EN 1090-2).
- Optimale Materialkombination: Haken aus 1.4301 Edelstahl sorgt für exzellente Rost- und Korrosionsbeständigkeit.
- Sicherer Halt: Bewährtes Standard-Design für zuverlässige Befestigung in Pfannen- und Ziegeleindeckungen.
- Universell Kompatibel: Passend für alle gängigen PV-Montageschienen und Modultypen.
