Beschreibung

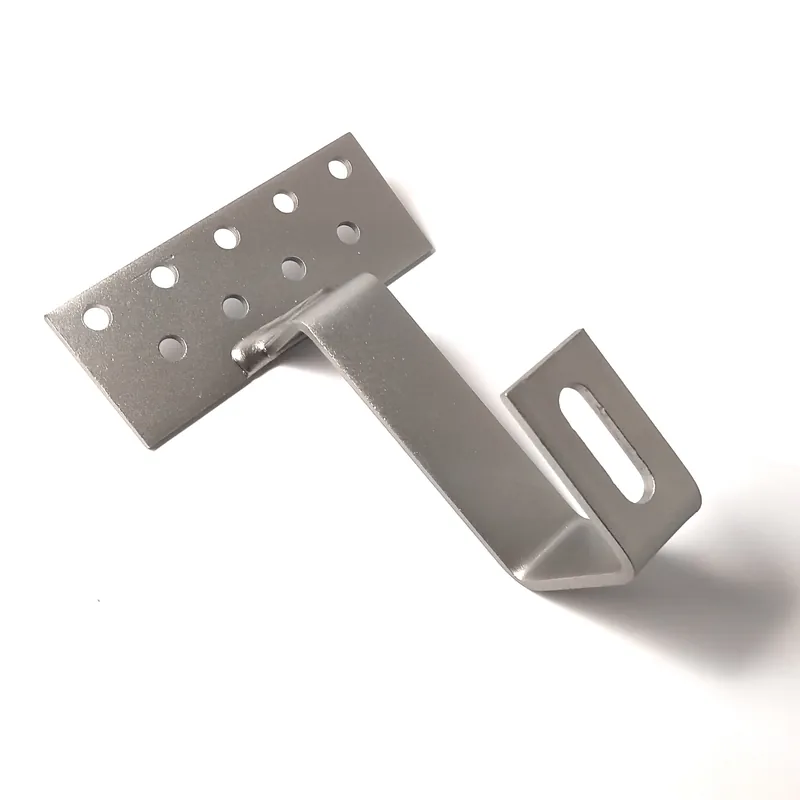

Dachhaken Standard für Dachpfannen – Geprüfte Qualität aus Deutschland
Unser Dachhaken Standard (Art. 4674S) bietet eine zuverlässige und sichere Befestigungslösung für Solar- und PV-Module auf Schrägdächern mit Pfannen-, Ziegel- oder Steineindeckung. Gefertigt aus robustem Edelstahl 1.4016, stellt dieser Haken eine wirtschaftliche und zugleich stabile Basis für Ihre Photovoltaikanlage dar. Die Qualität unserer Eigenfertigung wurde in Zusammenarbeit mit der TU Chemnitz intensiv geprüft.
Montagehinweise für PV-Unterkonstruktion
Die Montage erfolgt mit mindestens zwei bis drei Tellerkopfschrauben in geeigneter Länge direkt im Sparren. Für eine optimale Lastenverteilung sollten die Schrauben mit größtmöglichem Abstand in den neun verfügbaren Bohrungen der Grundplatte fixiert werden. Eventuelle Höhenunterschiede lassen sich unkompliziert mit Sparrenunterlagen (z. B. aus Sperrholz) ausgleichen. Die exakte Höhe unter dem Ausleger (48 mm) wird durch das Messen der individuellen Lattungs- und Ziegelhöhe ermittelt.
Technische Daten im Überblick
| Artikelnummer | 4674S |
| Dachart / Ziegeltyp | Schrägdach | Dachpfanne, Dachsteine, Dachziegel |
| Material | Edelstahl 1.4016 | rost- & korrosionsbeständig |
| Materialstärke | Haken: 5 mm | Platte: 4 mm |
| Hakenmaß (B x Stärke) | 35 mm x 5 mm |
| Auslegerhöhe / -länge | 48 mm / 114 mm |
| Maße Grundplatte | 150 x 60 x 4 mm (9x Ø 9 mm Bohrung) |
| Langlochmessung | Ø 11 x 31 mm (für M10 Schrauben) |
| Gesamtlänge / -höhe | 176 mm / 138 mm |
| Zertifizierungen | ISO 9001:2015 | EN 1090-2:2018 |
| Gewicht Stück | 0,627 kg |
Vorteile für Ihre Photovoltaik-Installation
- Gefertigt in Deutschland: Eigene Herstellung nach höchsten Qualitätsstandards und geprüft durch die TU Chemnitz.
- Robustes Material: Hochwertiger 1.4016 Edelstahl gewährleistet Witterungsbeständigkeit und dauerhaften Halt.
- Optimale Befestigung: Breite Grundplatte mit neun Bohrungen für eine flexible und sichere Verankerung im Sparren.
- Hohe Kompatibilität: Universell passend für alle gängigen PV-Montageschienen und Modultypen.
