Beschreibung
Hochvolt-Batteriespeicher für flexible PV-Anlagen

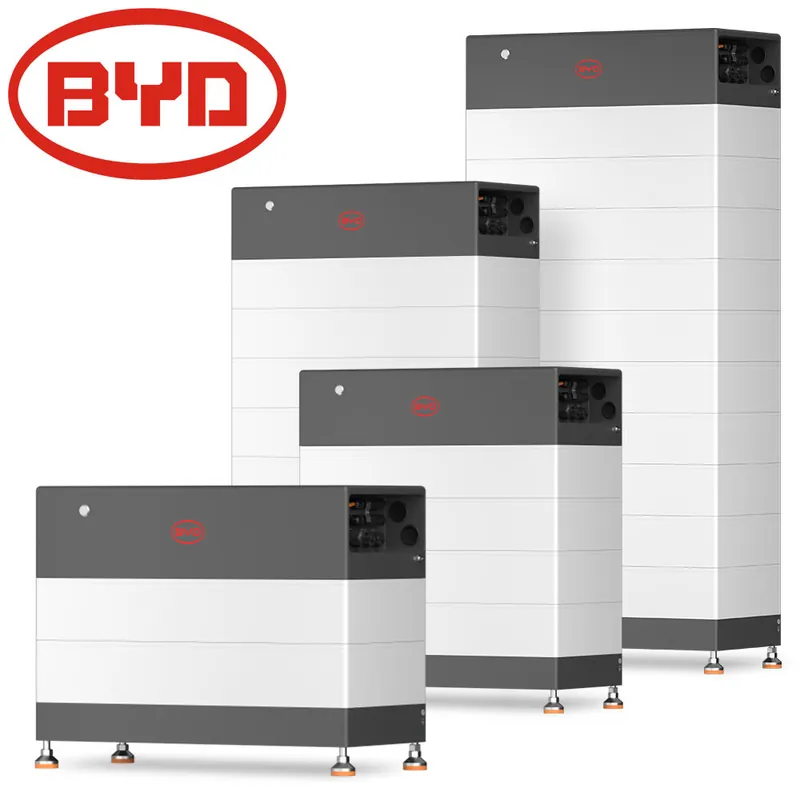

BYD Battery-Box HVB ist ein modularerHochvolt-Batteriespeicher für Photovoltaik-Anlagen im privaten und gewerblichen Bereich. Dukannst die Kapazität flexibel von 5,9 kWh bis 29,6 kWh wählen und das System jederzeiterweitern. Die Battery-Box HVB eignet sich für netzgebundene, netzunabhängige undBackup-Anwendungen. Durch die hohe Skalierbarkeit und Kompatibilität mit vielenWechselrichtern kannst Du Deine Eigenverbrauchsquote steigern und bist auch bei Stromausfallabgesichert. Typisches Anwendungsszenario: Du speicherst tagsüber Solarstrom und nutzt ihnabends oder bei Netzausfall für Haushalt oder Gewerbe.
Hinweis: Wenn Du ein bereits bestehendes System erweitern möchtest, findest Du hier das passende BYD Battery-Box Premium HVB Batteriemodul.
Auf einen Blick
FlexibleKapazität
5,9 bis 29,6 kWh wählbar
Hochvolt-System
Betriebsspannung bis 512 V
Kompatible Anbindung
CAN/RS485, viele Wechselrichter
Notstrom& Backup
Backup- und Offgrid-Betrieb möglich
Leistung, Spannung & Kompatibilität
Die Kapazität der BYD Battery-Box HVB kannst Du modular von5,94 kWh bis 29,69 kWh wählen. Die nutzbare Energie ist je nach Ausbaustufe skalierbar,wobei pro Turm 2 bis 10 Module eingesetzt werden. Die Betriebsspannungreicht je nach Konfiguration von 80 bis 576 V. Es handelt sich um ein Hochvolt-System mitechter Hochspannung für effiziente Energieübertragung. Die Battery-Box HVB ist mit vielengängigen Wechselrichtern kompatibel, darunter Kostal Plenticore Plus, Plenticore BI,Plenticore G3, Plenticore MP G3 und weitere Modelle. Die Kommunikation erfolgt über CAN oderRS485. Du kannst bis zu drei Türme parallel betreiben, was eine Gesamtkapazität von bis zu89,07 kWh ermöglicht. Die Installation erfolgt als Bodensystem, das sowohl für den Innen-als auch Außenbereich geeignet ist. Die Battery-Box HVB ist für netzgebundene,netzunabhängige und Backup-Anwendungen ausgelegt.
Notstrom, Steuerung & Installation
Die Battery-Box HVB unterstützt Backup- und Offgrid-Betrieb.Im Zusammenspiel mit kompatiblen Wechselrichtern ist eine Notstromversorgung bei Netzausfallmöglich. Die Steuerung und Überwachung erfolgt über das integrierteBatteriemanagementsystem sowie optional über das BYD Smart WiFi/LAN-Modul.Damit kannst Du den Status per App auslesen, Firmware-Updates durchführen und Diagnosenstellen. Die Installation ist durch das modulare Stecksystem und das geringeEinzelmodulgewicht von unter 30 kg auch für eine Person möglich. Die Montage erfolgt auf demBoden, die Füße sind höhenverstellbar, sodass Du Unebenheiten ausgleichen kannst. DieKommunikation mit dem Wechselrichter läuft über CAN oder RS485, die Datenkabel sind bis zu10 m lang. Die Battery-Box HVB ist für den Betrieb im Temperaturbereich von -20 °C bis +50°C und bei Luftfeuchtigkeit von 5 % bis 95 % ausgelegt.
Effizienz, Nachrüstung & Service
Die BYD Battery-Box HVB erreicht einen Wirkungsgrad vonmindestens 95 % beim Be- und Entladen. Der Eigenverbrauch ist gering, da das System auf hoheEffizienz ausgelegt ist. Die Nachrüstung ist jederzeit möglich: Du kannst weitere Moduleauch bei beliebigem Ladezustand (SOC) ergänzen. Bei Parallelbetrieb müssen alle Türme diegleiche Modulanzahl aufweisen. Für die Überwachung und Fernwartung steht das optionale SmartWiFi/LAN-Modul zur Verfügung. Die Herstellergarantie beträgt 15 Jahre. BYD bietet einenumfassenden Kundendienst und Servicepartner in Europa, Australien und Südafrika. DieBattery-Box HVB ist nach internationalen Standards zertifiziert (VDE2510-50, IEC62619, CEC,UKCA, UN38.3, TÜV Rheinland).
Sicherheit & Erweiterbarkeit
Die Battery-Box HVB setzt auf Lithium-Eisenphosphat-Zellen(LFP), die sich durch thermische Stabilität und Langlebigkeit auszeichnen. Das Systemverfügt über ein robustes Druckgussgehäuse, automatische SOC-Anpassung und Ferndiagnose. DieSchutzklasse IP55 erlaubt den Einsatz im Innen- und Außenbereich. Die Erweiterung istjederzeit möglich, da das System bei jedem Ladezustand ergänzt werden kann. Die paralleleVerschaltung von bis zu drei Türmen ist möglich, wobei alle Türme die gleiche Modulanzahlhaben müssen. Die Installation erfolgt ausschließlich als Bodensystem.
Technische Details |
|
| Hersteller Bezeichnung | BYD Battery-Box HVB |
Batterie |
|
| Kapazität (wählbar) | 5,94 bis 29,69 kWh (pro Turm) |
| Nennspannung | 102,4 bis 512,0 V (je nach Modulanzahl) |
| Betriebsspannung | 80 bis 576 V (je nach Modulanzahl) |
| Zelltechnologie | Lithium-Eisenphosphat (LFP, kobaltfrei) |
| Maximaler Ausgangsstrom | 50 A |
| Spitzenausgangsstrom | 98 A (15 s) |
| Skalierbarkeit | Bis zu 3 Türme parallel (max. 89,07 kWh) |
| Schutzklasse | IP55 |
| Betriebstemperatur | -20 °C bis +50 °C |
| Luftfeuchtigkeit (Betrieb/Lagerung) | 5 % bis 95 % |
| Kommunikation | CAN / RS485, optional WLAN/LAN-Modul |
| Kompatible Wechselrichter | Kostal Plenticore Plus, Plenticore BI, Plenticore G3, Plenticore MP G3, GoodWeET G2, Kaco Blueplanet hybrid, u.v.m. |
| Anwendungen | Netzgebunden, Netzunabhängig, Backup |
| Effizienz (Be-/Entladung) | = 95 % |
| Produktmaße (H/B/T, je nach Ausbaustufe) | 479 x 610 x 282 mm (2 Module) bis 1327 x 610 x 282 mm (10 Module) |
| Gewicht (je nach Ausbaustufe) | 68,7 kg (2 Module) bis 287,1 kg (10 Module) |
| Garantie | 15 Jahre |
| Hersteller | BYD Lithium Battery Co., Ltd. |
Lieferumfang BYD Battery-Box HVB | 5,9 kWh bis 29,6 kWh wählbar | Hochvolt Batteriespeicher
1x Batteriespeicher-System (je nach gewählter Kapazität) mit
- 1x BCU (Battery Control Unit)
- 1x Basis (Bodeninstallation)
- 2 bis 10x HVB-Modul (je 2,97 kWh, 51,2 V, 27,3 kg)
- 1x Terminalwiderstand
- 2x Schraube M4*8
- 2x Knopfschraube
- 2x Kommunikationsterminal
- 4x Fuß
- 2x Hanger1
- 2x Schraube M5*16
- 2x Expansionsschraube M8
- 1x QSG (Kurzanleitung)
- 1x MC4 Verdrahtungsterminal
- 1x Spezialwerkzeug für Verbinder
- 1x Smart WiFi/LAN Modul
Pro Batteriemodul
- 1x HVB-Modul
- 1x MSDS
