Beschreibung
PWM-Regler für 12 V und 24 V Batteriesysteme

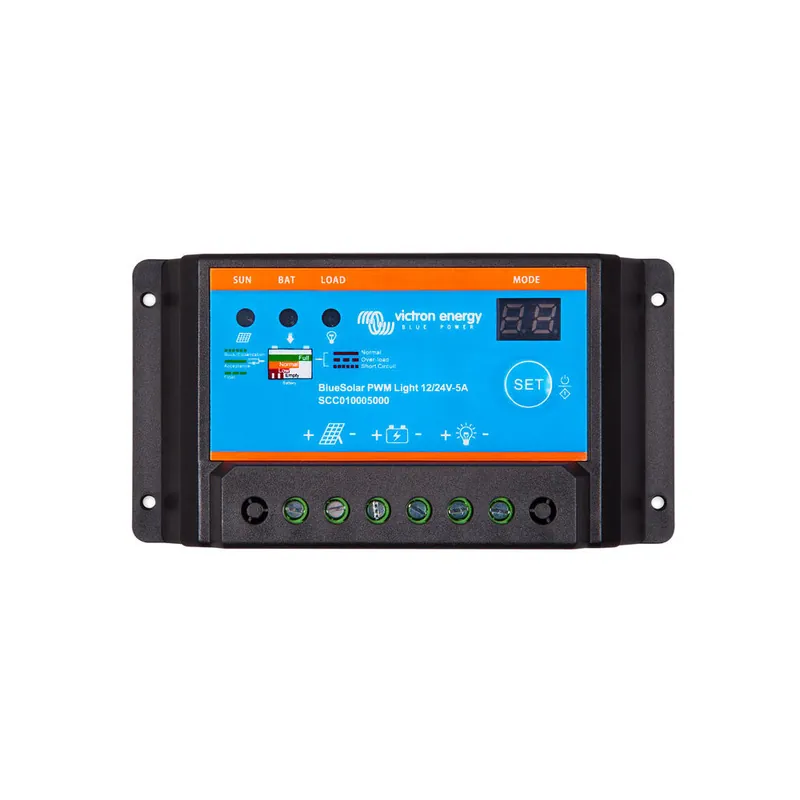

Victron BlueSolar PWM-Light Solarladeregler 12/24V 10A ist ein Laderegler für Solaranlagen. Er erkennt automatisch die Systemspannung Deiner 12 V oder 24 V Batterie und lädt diese in einem dreistufigen Verfahren. Der Regler verfügt über einen Lastausgang, der zum Schutz der Batterie bei niedriger Spannung abschaltet. Dieser Ausgang ist programmierbar und kann über einen Timer lichtgesteuert werden. Alle Einstellungen und der Systemstatus lassen sich über eine zweistellige Anzeige und LEDs ablesen.
Auf einen Blick
Automatische Erkennung
Stellt sich selbst auf 12 V oder 24 V Systeme ein.
Programmierbarer Ausgang
Steuert Verbraucher mit Timer und Tag-/Nacht-Funktion.
Integrierte Anzeige
Zeigt Systemstatus und Einstellungen über Display und LEDs.
Mehrstufiges Laden
Nutzt Konstantstrom-, Konstantspannungs- und Erhaltungsladung.
Elektrische Kennwerte und Funktionsweise
Dieser Regler arbeitet mit der PWM-Technologie und ist für einen Nennladestrom von 10 A ausgelegt. Die maximale Spannung der Solaranlage darf bei 12 V Systemen 28 V und bei 24 V Systemen 55 V nicht überschreiten. Für den Betrieb des Victron BlueSolar PWM-Light Solarladeregler 12/24V 10A werden Solarmodule mit 36 Zellen für 12 V Batterien oder 72 Zellen für 24 V Batterien empfohlen. Der Ladezyklus erfolgt in drei Stufen: Konstantstrom, Konstantspannung und Erhaltungsladung. Ein neuer Zyklus wird ausgelöst, sobald die Batteriespannung unter 13 V fällt.
Anschlussmöglichkeiten und Überwachung
Das Gerät ist für 12 V und 24 V Batteriesysteme geeignet und erkennt die Systemspannung automatisch, wenn die Batterie zuerst angeschlossen wird. Es verfügt über Anschlüsse für die Solaranlage, die Batterie und einen Lastausgang für Verbraucher. Die Klemmen sind für Kabel mit einem Querschnitt von bis zu 5 mm² ausgelegt. Zur Überwachung und Einstellung dient eine zweistellige Siebensegmentanzeige, die den Status und die gewählten Modi anzeigt. Zusätzliche LEDs informieren über den Ladezustand der Batterie und den Status des Lastausgangs. Der Victron BlueSolar PWM-Light Solarladeregler 12/24V 10A bietet keine App-Anbindung.
Steuerungsoptionen und Sicherheit
Der Lastausgang des Geräts ist vielseitig programmierbar. Er kann manuell über eine Drucktaste geschaltet, über einen Timer für eine bestimmte Stundenzahl nach Sonnenuntergang aktiviert oder im Dauerbetrieb von Abend- bis Morgendämmerung genutzt werden. Eine weitere Option regelt den Ausgang allein auf Basis der Batteriespannung. Um die Anlage zu schützen, verfügt der Victron BlueSolar PWM-Light Solarladeregler 12/24V 10A über mehrere Schutzfunktionen. Dazu gehören ein Schutz gegen Überlast, Kurzschluss am Lastausgang sowie ein Verpolungsschutz für die Solar- und Batterieanschlüsse.
Technische Details |
|
Elektrische Eigenschaften |
|
| Batteriespannung | 12 V / 24 V (automatische Erkennung) |
| Nennladestrom | 10 A |
| Maximale Solar-Spannung (12 V System) | 28 V |
| Maximale Solar-Spannung (24 V System) | 55 V |
| Empfohlene Solaranlage (12 V System) | Module mit 36 Zellen |
| Empfohlene Solaranlage (24 V System) | Module mit 72 Zellen (oder 2 x 36 in Serie) |
| Eigenverbrauch | < 10 mA |
| Erdung | Gemeinsame positive Erdung |
Ladeeigenschaften |
|
| Ladeverfahren | Drei Stufen (Konstantstrom, Konstantspannung, Erhaltung) |
| Konstant-Ladespannung (Absorption) | 14,2 V / 28,4 V |
| Erhaltungs-Ladespannung (Float) | 13,8 V / 27,6 V |
Lastausgang |
|
| Abschalten bei niedriger Spannung | 11,2 V / 22,4 V |
| Erneutes Verbinden (manuell) | 12,6 V / 25,2 V |
| Erneutes Verbinden (automatisch) | 13,1 V / 26,2 V |
Schutzfunktionen |
|
| Überlast (130 %) | Abschaltung nach 60 s |
| Überlast (160 %) | Abschaltung nach 5 s |
| Kurzschluss | Sofortige Abschaltung |
| Verpolungsschutz | Batterie, Solaranlage |
| Übertemperaturschutz | Ja |
Mechanik und Umgebung |
|
| Schutzklasse | IP20 |
| Anschlussklemmen | 5 mm² / AWG10 |
| Betriebstemperatur | -20 °C bis +50 °C |
| Luftfeuchtigkeit (nicht kondensierend) | Max. 95 % |
Normen |
|
| Sicherheit | IEC 62109-1 |
| EMC | EN 61000-6-1, EN 61000-6-3, ISO 7637-2 |
Allgemeines |
|
| Abmessungen (H x B x T) | 70 x 133 x 33,5 mm |
| Gewicht | 0,15 kg |
| Hersteller-Garantie | 5 Jahre |
| Hersteller | Victron Energy |
