Beschreibung
PWM-Regler für 48 V Systeme mit Timer

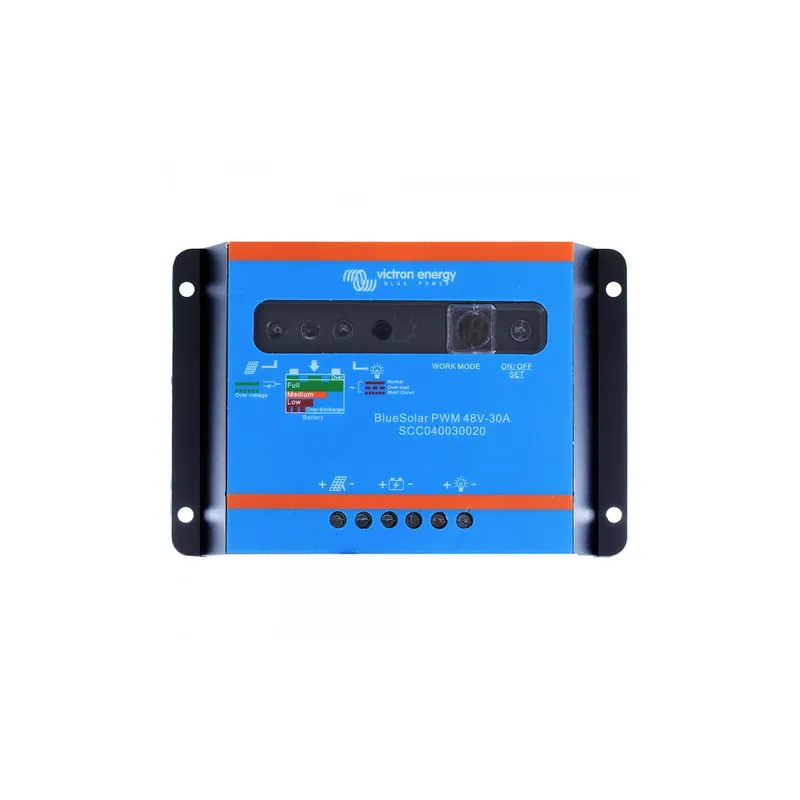

Victron BlueSolar PWM-Light 48V 30A Solar Laderegler ist ein Regler für 48 V Batteriesysteme. Er nutzt ein dreistufiges Ladeverfahren zur Pflege der Batterie. Eine besondere Funktion ist der programmierbare Lastausgang mit Timer, der sich für Beleuchtungsanwendungen eignet. Die Konfiguration und Überwachung erfolgen über eine Siebensegmentanzeige und mehrere LEDs.
Auf einen Blick
Dreistufige Ladung
Sichert eine vollständige Aufladung Deiner Batterie.
Integrierter Timer
Steuert den Lastausgang für Beleuchtungsanwendungen.
Umfassender Schutz
Schützt vor Verpolung, Kurzschluss und Überlast.
Einfache Bedienung
Konfiguration über Anzeige und Status-LEDs.
Leistung und Ladeprinzip
Dieses Gerät arbeitet mit PWM-Technologie und ist für Batteriesysteme mit einer Nennspannung von 48 V ausgelegt. Die maximale Spannung der Solaranlage darf 100 V nicht überschreiten. Der Regler liefert einen Nennladestrom von 30 A. Der Ladealgorithmus ist dreistufig und besteht aus den Phasen Konstantstrom, Konstantspannung und Ladeerhaltung, um die Batterie zu versorgen. Der Victron BlueSolar PWM-Light 48V 30A Solar Laderegler ist nicht programmierbar.
Systemanbindung und Kontrolle
Der Regler verfügt über Anschlussklemmen für die Solaranlage, die Batterie und einen Lastausgang. Der maximale Querschnitt für die Anschlusskabel beträgt 6 mm². Die Überwachung des Betriebszustands erfolgt über mehrere LEDs, die Auskunft über den Ladezustand, den Batteriestatus und den Lastausgang geben. Einstellungen, wie zum Beispiel die Timer-Funktion, werden über eine Siebensegmentanzeige vorgenommen. Der Lastausgang des Victron BlueSolar PWM-Light 48V 30A Solar Laderegler lässt sich auch manuell über eine Drucktaste steuern.
Sicherheit und Betriebsbedingungen
Integrierte Schutzfunktionen sichern den Betrieb des Geräts. Dazu gehören ein Verpolungsschutz für die Batterieanschlüsse, ein Schutz vor Kurzschluss am Ausgang sowie ein Übertemperaturschutz. Bei Überlast schaltet der Lastausgang ab. Der Betriebstemperaturbereich liegt zwischen -20 °C und +50 °C bei voller Last. Das Gehäuse des Victron BlueSolar PWM-Light 48V 30A Solar Laderegler entspricht der Schutzklasse IP20.
Programmierbarer Lastausgang
Ein Merkmal ist der Lastausgang mit Tiefentladeschutz und einer programmierbaren Timer-Funktion. Diese Funktion ist speziell für die Beleuchtungssteuerung konzipiert. Du kannst verschiedene Modi einstellen, darunter eine manuelle Steuerung, einen Betrieb von Abend- bis Morgendämmerung oder eine feste Leuchtdauer von bis zu 13 Stunden nach Sonnenuntergang. Der Victron BlueSolar PWM-Light 48V 30A Solar Laderegler schaltet die Last bei einer Batteriespannung von 44,8 V ab, um eine Tiefentladung zu vermeiden.
Technische Details |
|
Leistungsdaten |
|
| Batteriespannung | 48 V |
| Nennladestrom | 30 A |
| Maximale Solar-Spannung | 100 V |
| Eigenverbrauch | < 10 mA |
Batterie |
|
| Konstantstromladung | 58,0 V |
| Konstantspannung (Absorption) | 56,8 V |
| Ladeerhaltung (Float) | 55,2 V |
Lastausgang |
|
| Automatische Lastabschaltung | Ja |
| Abschalten der Last bei geringer Spannung | 44,8 V |
| Erneutes Verbinden der Last | 50,4 V (manuell) / 52,4 V (automatisch) |
Schutz |
|
| Schutzfunktionen | Verpolung an Batterie (Sicherung), Ausgangskurzschluss, Übertemperatur |
| Überlastungsschutz | Abschalten nach 60 s bei 130 % Last, nach 5 s bei 160 % Last |
Allgemeines |
|
| Erdung | Gemeinsame positive Erdung |
| Betriebstemperaturbereich | -20 °C bis +50 °C |
| Feuchte (nicht kondensierend) | Max. 95 % |
| Schutzklasse | IP20 |
| Klemmengröße | 6 mm² / AWG10 |
| Normen | Sicherheit: IEC 62109-1, EMC: EN 61000-6-1, EN 61000-6-3 |
| Maße (H x B x T) | 95 x 140 x 33,5 mm |
| Gewicht | 0,17 kg |
| Herstellergarantie | 5 Jahre |
| Hersteller | Victron Energy |
Lieferumfang Victron BlueSolar PWM-Light 48V 30A Solar Laderegler
1x Victron BlueSolar PWM-Light 48V 30A Solar Laderegler
