Beschreibung

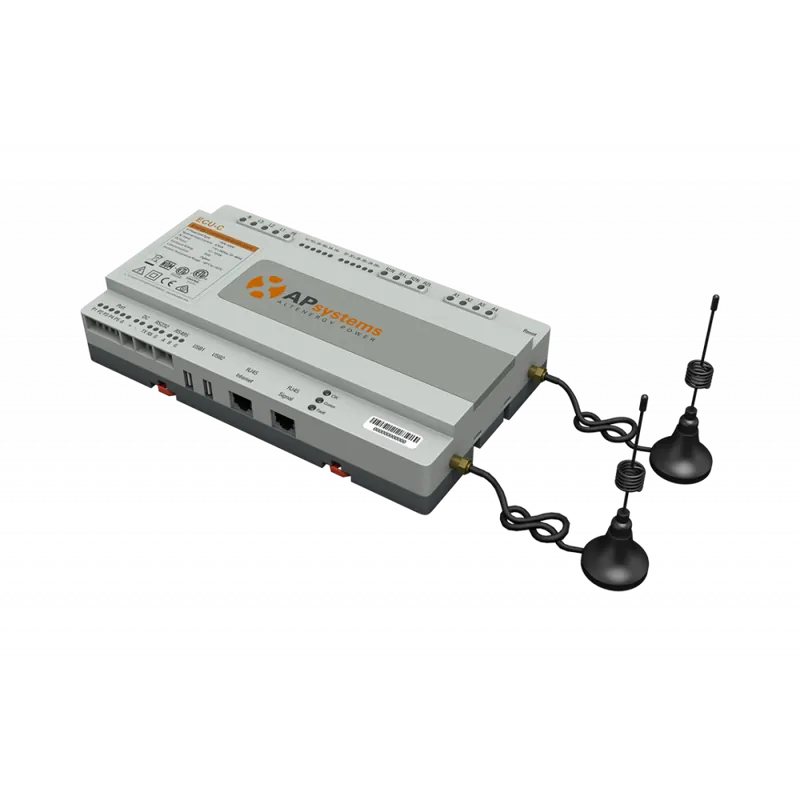

APSystems ECU-C
Die zentrale Steuerung für Deiner APsystems Solaranlage
Das APSystems ECU-C Kommunikationsgateway ist das intelligente Herzstück Deiner Photovoltaik-Anlage, das Dir die volle Kontrolle und Transparenz über Deine Solarstromerzeugung ermöglicht. Es sammelt präzise Leistungsdaten von jedem einzelnen APsystems Mikrowechselrichter und überträgt diese in Echtzeit an die webbasierte EMA (Energy Monitoring and Analysis) Software. So kannst Du die Performance Deiner Solarmodule jederzeit und überall detailliert überwachen, potenzielle Probleme frühzeitig erkennen und die Effizienz Deiner Anlage maximieren.
Auf einen Blick
Echtzeit-Überwachung
Detaillierte Leistungsdaten jedes Moduls
Umfassende Analyse
Zugriff über die EMA-Software von überall
Vielseitige Konnektivität
Integriertes WLAN und Ethernet-Anschluss
Breite Systemkompatibilität
Für ein- und dreiphasige Anlagen geeignet
Wie optimiert ein Kommunikationsgateway Deine Solaranlage?
Stell Dir vor, Du könntest jederzeit genau sehen, was jedes einzelne Solarmodul auf Deinem Dach leistet. Mit dem APSystems ECU-C Kommunikationsgateway wird diese Vision Realität! Es fungiert als die zentrale Informationsschnittstelle zwischen Deinen APsystems Mikrowechselrichtern und der leistungsstarken EMA (Energy Monitoring and Analysis) Software. Das ECU-C sammelt präzise Leistungsdaten von jedem Mikrowechselrichter in Echtzeit über die zuverlässige Zigbee-Kommunikation. Diese Daten, von der Modulleistung bis hin zu Netzfrequenz und Spannung, werden dann an eine Internetdatenbank übertragen.
Der große Vorteil für Dich? Über die intuitive, webbasierte EMA-Software erhältst Du eine detaillierte Analyse Deiner gesamten Solaranlage. Du kannst die Performance jedes einzelnen Moduls und Mikrowechselrichters überwachen, potenzielle Leistungsabfälle oder Fehler frühzeitig erkennen und so gezielt Wartungsmaßnahmen einleiten. Das spart Zeit, vermeidet Ertragsverluste und sorgt dafür, dass Deine Anlage stets optimal arbeitet. Die benutzerfreundliche grafische Oberfläche macht die Überwachung zum Kinderspiel.
Kinderleichte Einrichtung und flexible Vernetzung?
Die Installation des APSystems ECU-C Kommunikationsgateways ist denkbar einfach und flexibel gestaltet. Du kannst es entweder über das mitgelieferte Netzkabel am AC-Eingang oder über den DC-Eingang mit 16V Gleichstrom versorgen. Egal ob Deine Anlage einphasig oder dreiphasig aufgebaut ist, das ECU-C passt sich nahtlos an.
Für die Internetverbindung hast Du die Wahl: Eine stabile LAN-Verbindung über ein Ethernet-Kabel zum Router ist ideal für dauerhafte Stabilität. Oder Du nutzt das integrierte WLAN, um Dein ECU-C drahtlos ins Heimnetzwerk einzubinden. Die Ersteinrichtung erfolgt bequem über die lokale Weboberfläche, die Du über die IP-Adresse 172.30.1.1 erreichst, nachdem Du Dich mit dem speziellen WLAN-Netzwerk des ECU-C („ECU-WIFI_XXXX“) verbunden hast. Auch die intuitive APsystems ECUAPP für iOS und Android ermöglicht eine schnelle und unkomplizierte Konfiguration direkt von Deinem Smartphone oder Tablet aus. Hier registrierst Du Deine Mikrowechselrichter, wählst das passende Netzprofil aus und hast sofort Zugriff auf alle Echtzeitdaten Deiner Anlage.
Welche erweiterten Funktionen bietet Ihr Energie-Kommunikationsgateway?
Das APSystems ECU-C Kommunikationsgateway ist mehr als nur ein Datenlogger – es ist ein intelligentes Management-Tool für Deine Solaranlage. Eine seiner Kernfunktionen ist die präzise Steuerung der Rückflussverhinderung (Anti-Reverse Flow Control). Mithilfe von optionalen Stromwandlern (CT-Sensoren) misst das ECU-C sowohl die erzeugte als auch die verbrauchte Energie und kann so die Ausgangsleistung der Wechselrichter intelligent anpassen, um einen Rückfluss ins öffentliche Netz zu verhindern, falls dies erforderlich ist. Die Messgenauigkeit der PV-Erzeugung liegt dabei bei beeindruckenden ±0,5%.
Für Deine Sicherheit ist das ECU-C mit einem Not-Aus-Schalter für eine schnelle Abschaltung ausgestattet und erfüllt wichtige Sicherheitsstandards wie IEC/EN61010-1. Es ist für den Innenbereich konzipiert (Schutzart IP20) und arbeitet dank natürlicher Konvektion komplett lüfterlos und damit geräuschlos. Auch für komplexere dreiphasige Systeme, die aus einphasigen Mikrowechselrichtern bestehen, bietet das ECU-C eine Lösung: Durch die separate Registrierung der Wechselrichter pro Phase können unabhängige Funktionen wie Rückflussverhinderung und Phasenbilanzierung realisiert werden. Zudem ermöglicht die Anbindung an die APsystems EMA-Webseite die Fernverwaltung Deiner Anlage, inklusive Zeitzoneneinstellungen und der Aktualisierung von Wechselrichter-IDs – maximale Kontrolle, egal wo Du bist.
Technische Details |
|
| Hersteller Bezeichnung | ECU-C |
Kommunikationsschnittstellen |
|
| Mikrowechselrichter zu ECU-C | Zigbee |
| Ethernet | 10/100M Auto Sensing und Auto Negotiation |
| Integriertes Wi-Fi | 802.11g/n |
| USB-Schnittstelle | 5Vdc-0.5A Ausgang x2 |
| RS232 | Standard 1x |
| RS485 | Standard 1x |
| RJ45 | Standard 1x |
Leistungsanforderungen |
|
| Nenneingangsstrom | 67 mA |
| Stromversorgung (AC) | 110 bis 277 VAC, 50 bis 60 Hz, einphasig oder dreiphasig |
| Stromversorgung (DC) | 12 bis 16 V |
| Leistungsaufnahme | 3 W |
Mechanische Daten |
|
| Abmessungen (B x H x T) | 210 x 120 x 41 mm |
| Gewicht | 500 g |
| Betriebstemperaturbereich | -40 °C bis +65 °C |
| Kühlung | Natürliche Konvektion, kein Lüfter |
| Gehäuseschutzart | Innenbereich, IP20 (NEMA 1) |
Zusätzliche Funktionen |
|
| Netztyp | Einphasig / Dreiphasig |
| Rückflussverhinderung | Steuert die Wechselrichter-Ausgangsleistung über Kommunikation und CT-Sensoren |
| CT-Sensor | Misst Erzeugung und Verbrauch |
| Not-Aus-Schalter | Für schnelle Abschaltung |
| Messgenauigkeit | PV-Erzeugungsmessung ±0,5% (via CT), optionale Verbrauchsmessung ±2,5% (via CT) |
| Relais-Treiber | Steuerung externer AC-Schütze oder Relais |
| Relais-Rückmeldung | Relaissignal für Rückflussverhinderung und Energiemanagement |
| Digitaler Eingang | Für den Anschluss externer Steuergeräte |
Zertifizierungen und Konformität |
|
| Standards | IEC/EN61010-1, EN61000-6-1, EN61000-6-2, EN61000-6-3, EN61000-6-4, 2014/30/EU, EN301489-1/-17, EN62479, EN300328, 2014/53/EU, EN62311 |
Allgemeines |
|
| Hersteller | APsystems |
Lieferumfang
1x APSystems ECU-C Kommunikationsgateway mit jeweils
- 1x APSystems ECU-C Einheit
- 1x AC-Netzkabel
- 1x RJ45-Stecker (für Signalanschluss)
- 1x Zigbee-Antenne
- 1x WLAN-Antenne
