Beschreibung
Intelligentes Mess- und Batterieanschlusssystem
Das APstorage SEM3 Smart Meter mit EZ-Bat Box ist eine kombinierte Lösung von APsystems für die präzise Energieüberwachung und flexible Batterieverbindung, das Du hier im Spar-Bundle abgreifen kannst. Das System misst Energieflüsse in PV-Anlagen, Hausnetzen und industriellen Anwendungen und ermöglicht den einfachen Anschluss verschiedener Batteriespeicher an dem Mikro-Hybrid-Wechselrichter EZHI. Du kannst damit Netzbezug, Einspeisung und Verbrauch überwachen und gleichzeitig Batteriekompatibilitäten sicher herstellen.
Du suchst das Smart Meter ohne Bat-Box? Das haben wir hier: APsystems Smart Meter SEM3-WL-2.
Auf einen Blick
Energieüberwachung
Dreiphasige Messung für Netz, PV und Hausverbrauch.
Konnektivität
Kommunikation per WLAN, Bluetooth oder RS485 Modbus.
Batterieintegration
EZ-Bat Box ermöglicht flexiblen Anschluss unterschiedlicher Akkus.
Installation
Einfache Hutschienenmontage und flexible Anschlüsse.
Gerät und Anwendung

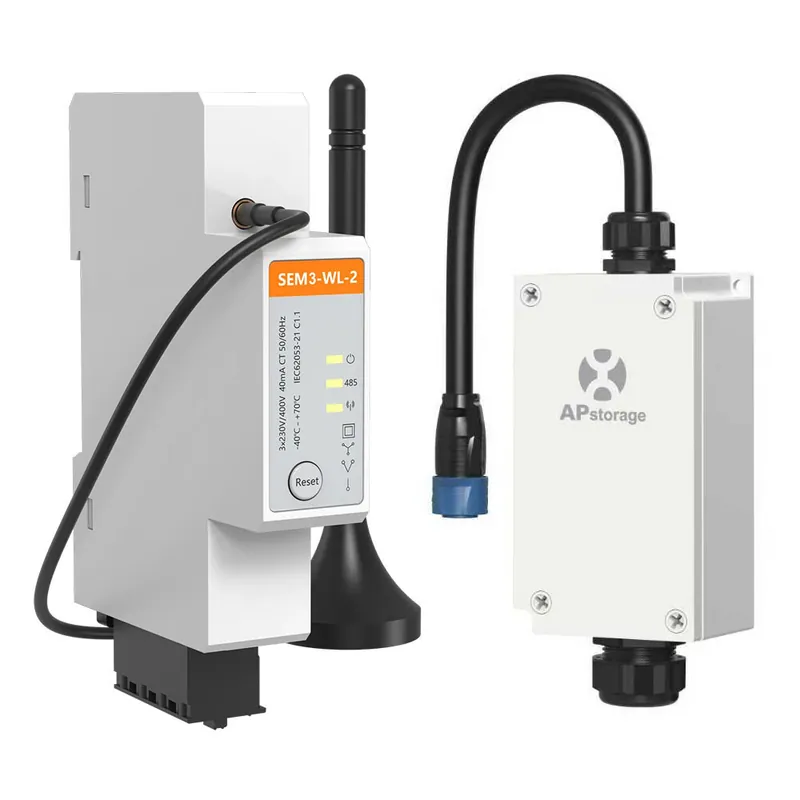

Das APstorage SEM3 Smart Meter mit EZ-Bat Box besteht aus dem dreiphasigen Energiezähler SEM3 und der universellen Anschlussbox EZ-Bat Box. Der Smart Meter misst Ströme, Spannungen, Wirk- und Blindleistungen und erfasst Energieflüsse in Echtzeit. Damit kannst Du Deine PV-Anlage, den Netzbezug und den Eigenverbrauch transparent überwachen. Die EZ-Bat Box sorgt für den sicheren Anschluss verschiedener Batteriesysteme an Hybrid-Wechselrichter der EZHI-Serie. Das System eignet sich für private, gewerbliche und industrielle Anwendungen, in denen genaue Energiedaten und flexible Batterieverbindungen gefragt sind.
Kommunikation und Integration
Der SEM3 Smart Meter überträgt Messdaten über WLAN, Bluetooth oder RS485 (Modbus RTU) an Energiemanagementsysteme oder den APsystems Hybrid-Wechselrichter. Die Datenkommunikation ermöglicht Dir eine flexible Integration in bestehende PV- oder Hausenergiesysteme. Über die App kannst Du Echtzeitwerte abrufen, Exportbegrenzungen einstellen und Energieflüsse analysieren. Die Verbindung per WLAN deckt bis zu 30 m im Innenbereich ab, während RS485 eine stabile Leitungskommunikation bis 1000 m ermöglicht. Damit lässt sich der Smart Meter vielseitig in Netz- und Batteriesysteme einbinden.
Kompatibilität und Installation
Die EZ-Bat Box ist mit allen Batterien kompatibel, die das Pylontech-Protokoll unterstützen. Sie gleicht Unterschiede in Anschlusskabeln oder Kommunikationsprotokollen aus. Das System wird einfach zwischen Batterie und Wechselrichter montiert. Die Verdrahtung erfolgt über markierte Plus- und Minusanschlüsse. Das SEM3 Smart Meter wird auf einer 35 mm DIN-Schiene montiert und über Stromwandler (CTs) mit den Phasen verbunden. Dank kompakter Bauform und klarer Anschlussklemmen gelingt die Installation schnell. Damit bietet das System eine flexible Lösung für die Kombination von PV-Anlage, Speicher und Netz.
Funktionsweise im Energiesystem
Das System misst Energieflüsse im Hausnetz und übermittelt diese an den Hybrid-Wechselrichter. Die EZ-Bat Box ermöglicht den Betrieb auch mit Batterien, die sonst nicht direkt anschließbar wären. So kannst Du unterschiedliche Akkus mit Deinem APsystems EZHI-System nutzen. Der Smart Meter liefert alle relevanten Energiewerte wie Spannung, Leistung, Frequenz und Energieverbrauch. Dadurch kannst Du Erzeugung, Verbrauch und Einspeisung optimal steuern und den Eigenverbrauch erhöhen.
Technische Details |
|
| Modell | SEM3-WL-2 |
| Messspannung | 3×230/400 V |
| Messstrom | 40 mA CT |
| Frequenz | 50/60 Hz |
| Eigenverbrauch | 2 W |
| Kommunikation | WLAN 802.11 b/g/n, Bluetooth 4.2, RS485 (Modbus RTU) |
| Reichweite | WLAN bis 30 m innen, RS485 bis 1000 m |
| Temperaturbereich | -40 °C bis +70 °C |
| Montage | Hutschiene 35 mm |
| Schutzklasse SEM3 | IP20 (Front IP51) |
| Abmessungen SEM3 | 68,5 × 90 × 19 mm |
| Gewicht | 0,1 kg |
| EZ-Bat Box Eingangsspannung | 60 V |
| EZ-Bat Box Eingangsstrom | 50 A |
| EZ-Bat Box Schutzklasse | IP65 |
| Hersteller-Garantie | 3 Jahre auf das SM3 Smart Meter, 2 Jahre auf die EZ-Bat Box |
| Hersteller | APsystems |
Lieferumfang APstorage SEM3 Smart Meter mit EZ-Bat Box
1x APstorage SEM3 Smart Meter mit
- 1x SEM3-WL-2 Energiezähler
- 3x Stromwandler 120 A/40 mA
- 1x Antenne
- 1x Schnellstartanleitung
1x EZ-Bat Box mit
- 1x Gehäuse IP65
- 1x Multi-Öffnungs-Endkappe
- 1x Satz Kabelverschraubungen
- 1x Satz M8 Ring- und Rohrkabelschuhe
- 1x Montagematerial (Dübel und Schrauben)
