Beschreibung
Ladeeinheit mit Schutzklasse IP65

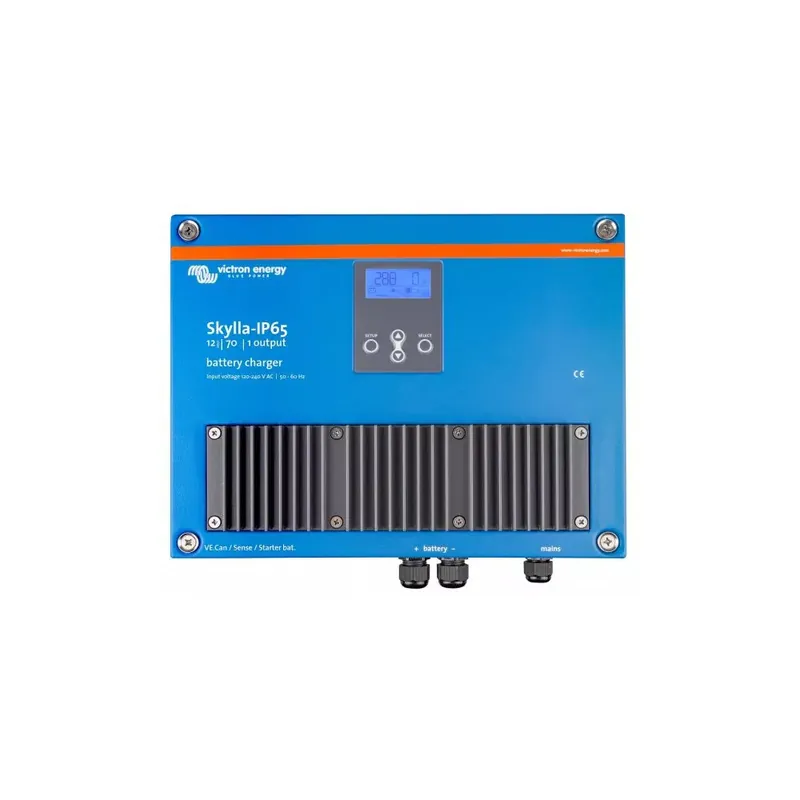

Victron Skylla IP65 12/70 (1+1) Batterie Ladegerät ist ein Ladegerät mit einem 70 A Hauptausgang und einem 3 A Zweitausgang. Das Stahlgehäuse mit Schutzklasse IP65 und die beschichteten Leiterplatten schützen vor Umwelteinflüssen. Es eignet sich für Blei- und Lithium-Ionen-Batterien und kann durch den adaptiven, siebenstufigen Ladealgorithmus die Lebensdauer Deiner Batterie optimieren. Das Gerät lässt sich auch als Stromversorgung nutzen.
Auf einen Blick
Widerstandsfähige Konstruktion
Stahlgehäuse mit IP65 Schutz für raue Umgebungen.
Adaptiver Ladevorgang
Siebenstufiger Algorithmus für optimale Batterielebensdauer.
Zwei Ausgänge
Ein Hauptausgang und ein separater Erhaltungsausgang.
Synchronisierbar
VE.Can-Schnittstelle ermöglicht den Parallelbetrieb mehrerer Geräte.
Eigenschaften und Einsatzbereiche
Dieses Gerät ist ein Ladegerät mit einem Stahlgehäuse und einer Epoxidpulverbeschichtung. Die internen Leiterplatten besitzen eine Acryl-Beschichtung zum Schutz vor Korrosion. Die Widerstandsfähigkeit des Victron Skylla IP65 12/70 (1+1) Batterie Ladegerät macht es geeignet für Umgebungen mit Hitze, Feuchtigkeit und salzhaltiger Luft. Es liefert einen Ladestrom von 70 A am Hauptausgang und wird für Batteriekapazitäten von 350 Ah bis 700 Ah empfohlen. Ein zweiter Ausgang stellt 3 A für eine Starterbatterie bereit. Die Einheit kann auch als stabilisierte Stromversorgung fungieren.
Steuerung und Vernetzung
Das Gerät verfügt über ein LCD-Display zur Überwachung des Status und zur Anpassung von Parametern. Zur Datenkommunikation und Integration in größere Systeme ist es mit einer VE.Can (CAN-Bus) Schnittstelle ausgestattet. Dies ermöglicht es, mehrere Einheiten des Victron Skylla IP65 12/70 (1+1) Batterie Ladegerät über RJ45 UTP-Kabel für einen synchronisierten Parallelbetrieb zu verbinden. Ein ferngesteuerter Ein-/Aus-Anschluss ist ebenfalls vorhanden, der über ein Relais oder ein Lithium-Ionen-BMS angesteuert werden kann. Das optionale Skylla-i Control Bedienfeld erlaubt eine Fernsteuerung und Strombegrenzung.
Systemintegration und Anschluss
Dieses Ladegerät ist mit Blei-Säure- und LiFePO4 (Lithium-Ionen) Batterien kompatibel. Für Blei-Säure-Batterien wird ein siebenstufiger, adaptiver Ladealgorithmus verwendet. Für Lithium-Batterien steht ein dreistufiger Algorithmus mit Ein-/Aus-Steuerung oder vollständiger Steuerung über CAN-Bus zur Verfügung. Der Anschluss an die Batterie erfolgt über M6 Bolzen. Der 230 V AC-Anschluss wird über eine 6 mm² Schraubklemme realisiert. Der mitgelieferte Temperaturfühler ermöglicht ein temperaturkompensiertes Laden. Das Victron Skylla IP65 12/70 (1+1) Batterie Ladegerät ist für eine unkomplizierte Integration in verschiedene Systeme konzipiert.
Technische Details |
|
Eingang |
|
| Spannung (AC) | 120 V / 230 V |
| Spannungsbereich (AC) | 90 V – 265 V |
| Maximaler Strom bei 100 V AC | 12 A |
| Frequenz | 45 Hz – 65 Hz |
| Leistungsfaktor | 0,98 |
Ausgang |
|
| ‚Konstant‘-Ladespannung | 14,4 V |
| ‚Erhaltungs‘-Ladespannung | 13,8 V |
| ‚Lagerungs‘-Ladespannung | 13,2 V |
| Ladestrom Hauptausgang | 70 A |
| Ladestrom Starterbatterie | 3 A |
| Empfohlene Batteriekapazität | 350 Ah – 700 Ah |
| Ladealgorithmus (Blei) | Siebenstufig, adaptiv |
| Ladealgorithmus (Li-Ion) | Dreistufig |
| Ausgangsspannungsbereich | 10 V – 16 V |
Funktionen und Schnittstellen |
|
| Verwendung als Stromversorgung | Ja |
| Synchronisierter Parallelbetrieb | Ja |
| Batterieanschluss | M6 Bolzen |
| 230 V AC-Anschluss | Schraubklemme 6 mm² |
| CAN Bus (VE.Can / NMEA2000) | 2x RJ45 |
| Ferngesteuerte Ein-/Aus-Schaltung | Ja |
| Alarm-Relais | DPST (240 V AC / 4 A; 4 A bis 35 V DC) |
Allgemeines |
|
| Betriebstemperatur | Voller Ausgangsstrom bis 40 °C |
| Feuchte (nicht kondensierend) | Max. 95 % |
| Gehäusematerial | Stahl (blau RAL 5012), epoxidpulverbeschichtet |
| Schutzklasse | IP65 |
| Abmessungen (H x B x T) | 401 mm x 265 mm x 151 mm |
| Gewicht | 6 kg |
| Hersteller-Garantie | 5 Jahre |
| Hersteller | Victron Energy |
Lieferumfang Victron Skylla IP65 12/70 (1+1) Batterie Ladegerät
1x Victron Skylla IP65 12/70 (1+1) Batterie Ladegerät mit
- 1x Batterie-Temperaturfühler
