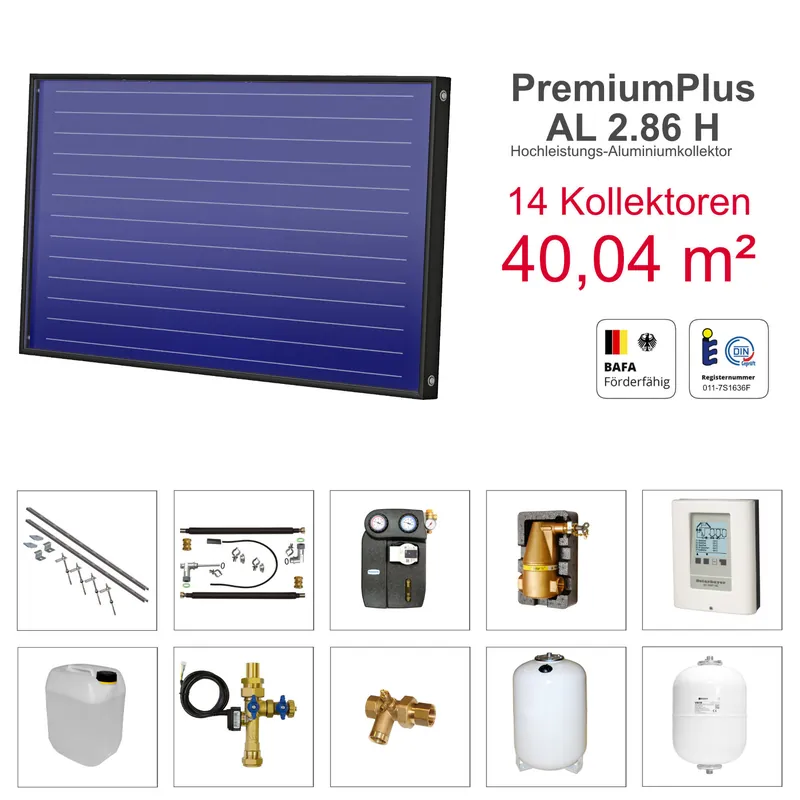

14 x Solarbayer Flachkollektor PremiumPlus AL 2.86 H Bruttokollektorfläche: 2,86 m² horizontal
- Hochleistungs-flachkollektor
- senkrechte Bauart
- Aufach- und Flachdachmontage geeignet
- ultraschallgeschweißter Vollaluminium-Mäanderabsorber + hochselektive TiNOx-Beschichtung
- enger Rohrabstand 92 mm
- Rahmenprofil Aluminium, schwarz eloxiert
- ausgasungsfreie Rück- und Seitenisolierung aus Mineralwolle 50/20 mm
- Solarsicherheitsglas
- Solar-Keymark und DIN-geprüft nach DIN EN 12975-1/2: 2006, Reg.-Nr.: 011-7S1636 F
- Technische Daten:
- Abmessungen HxBxT: 1260x2270x99 mm
- Bruttokollektorfläche: 2,86 m²
- Absorberfläche: 2,68 m²
- Aperturfläche: 2,67 m²
- Anschlüsse: 4 Stk.
- Schnellverschraubung
- Leergewicht: 39,5 kg
- Kollektorinhalt: 2,1 l
- Betriebsdruck max.: 6 bar
- Solarsicherheitsglas: 3,2 mm
- Stagnationstemperatur: 200 C
- Zul. Kollektorneigung: 25 – 65 Grad
- Peakleistung pro Modul Wpeak, (G=1000 W/m2, n0): 2115, Testmethode: Quasi-dynamisch
- Konversionsfaktor und Wärmekoeffizienten der Aperturfläche gemäß EN 12975-2 quasi-dynamisch (statisch):
- n0: 0,752 (0,792)
- a1: 2,95 (3,159) W/(m2K)
- a2: 0,013 (0,014) W/(m2K2)
- Winkelkorrekturfaktor IAM (50°): 0,95
- Jährlicher Kollektorertrag:
- 1434 kWh (Standort Würzburg 50 Gr.C), gemäß Datenblatt 2 DIN CERTCO
|
|
14 x Stockschraubenset M12 für 1 Kollektor
- 4x Stockschrauben M12 mit 300 mm inkl. Befestigungsmaterial
|
|
28 x Kollektor-Auflageschiene 1450 x 20 mm für PlusAL2.86 H
- Standardmontage
- Aluminium
|
|
28 x Kollektor-Montageschiene 2310 mm für PlusAL2.86 H
- Aluminiumprofilschiene zur Befestigung von Kollektoren
- Länge 2310 mm
|
|
14 x Kollektor-Spannpratzenset Klemmblockset
- 4 x Spannpratzen zur Schienenbefestigung
|
|
1 x PremiumPlus AL Anschlussset
- 2x PlusAL Stopfen 22mm (Edelstahl)
- 1x Fühler T-Stück 3/4″ (Edelstahl)
- 1x PlusAL Winkelstück 3/4″ (Edelstahl)
- 2x Edelstahlwellrohr isoliert für Dachdurchführung
- 1x Fühlerschutzrohr
- 2x Klemmringverschraubungen 22m
- 1x Tube Solarfermit
|
|
13 x AL Verbinderset Steckverbinder VA
- 2x steckverbinder Edelstahl (VA)
- passend für PLUS Serie ab Baujahr 2016
|
|
1 x Solarstation ST 14,5 m PWM mit Hocheffizienzpumpe (A-Klasse)
- Solarpumpenstation mit Energieklasse-A Umwälzpumpe Grundfos Solar PML 25-145 (Energieeffizienzindex < 0,23)
- Drehzahlsteuerung durch PWM-Signal
- Funktionskontrollgerät mit Durchflussmengeneinsteller 2-42,5 l/min
- Sicherheitsgruppe Spüleinheit
- Solar-Sicherheitsventil mit Manometer 0-10 bar
- Wandmontageeinheit mit Isolierung
- Technische Daten:
- Abmessungen BxHxT: 300x370x235 mm
- Maximale Betriebstemperatur 120 C
- Anschlüsse Klemmring 28 mm
- Adapter auf 22mm beiliegend
- Rohrabstand 125 mm
- Ausdehnungsgefässanschluss DN20 (3/4″)
- Schutzart: IPX2D
- Anschluss 230V/50Hz
- Leistungsverbrauch 3-140 W
|
1 x Solarregler SC 0807 HE Mehrkreisregler
- Mehrkreisregler mit graphisch animiertem Display
- vorprogrammierte Anlagesysteme
- Wärmemengenerfassung durch Grundfos VFS Sensor
- Ethernet Anschluss vorhanden zur Internetanbindung
- Technische Daten:
- Abmessungen BxHxT: 228x180x53 mm
- Schutzart IP 40
- Systemspannung 100-240VAC, 50-60Hz
- Leistungsaufnahme 0,5-3,0 W
- Standby: 0,5 W
- 8 x Fühlereingang PT1000
- 2 x Eingang VFS/RPS
- 2x elektronische Relaisaugang ELR 230VAC für Drehzahlregelung von Standardpumpen
- 4x Ausgang Relais 230VAC (ein/aus)
- 1x Relaisausgang potenialfrei
- 2x Ausgang PWM oder 0-10V
- Lieferung inkl. Fühler: 6x Kollektorfühler PT1000 (Silikon)
|
1 x Fühler Überspannungsschutz Klemmdose mit Sicherung
- Schutz gegen Überspannung z.B. bei Gewitter an die Regelung
|
|
2 x Solar-Ausdehnungsgefäß 80 Liter -VSV-
- Membran-Durckausdehnungsgefäß für geschlossene Solaranlagen
- 3/4″ AG
- gebaut nach UNI EN9001, DIN geprüft
- Zulassung gemäß EG-Baumusterprüfung nach 97/23/EG Druckgeräte
- geeignet für alle Wasser- und Glykolgemische
- Technische Daten:
- Arbeitstemperatur: -10 C / +140 C
- Max. Betriebsdruck 10 bar
- Vordruck 2,5 bar
- Anschluss 3/4″ AG
- mit Standfuß
- Durchmesser 410 mm
- Höhe 687 mm
|
2 x Kappenventil mit Manometer
- Anschluss DN20 3/4″
- mit plombierbarer Absperrung
- Verschraubung und Entleerung für Ausdehnungsgefäße nach DIN 4751
- zum Austausch des Ausdehnungsgefäßes ohne Entleerung des Heizungssystems
- inkl. Manometer 0-6 bar
|
2 x Solar-Vorschaltgefäß 18 Liter
- sorgt dafür, dass die Temperatur der Solarflüssigkeit in der Ausdehnungsleitung gesenkt wird
- Schütz somit Membrane des Solarausdehnungsgefäß vor Überhitzung
- Technische Daten:
- Anschluss: DN 20 (3/4″ AG)
- Betriebsüberdruck max.: 6 bar
- Durchmesser: 270 mm
- Höhe: 420 mm
|
9 x Solarflüssigkeit 20 Liter (gemischt)
- für Röhren-/Aluminiumkollektoren
- gebrauchsfertiger Langzeitfrostschutz mit Korrosionsinhibitoren
- für Solar- und Wärmepumpenanlagen & Kühl- und Heizanlagen
- geruchslos
- auf Basis von Propylenglykol
- im Lebensmittel- und Trinkwasserbereich als Kühlsole oder Wärmeträgerflüssigkeit geeignet
- Technische Daten (fertig gemischt):
- Siedebeginn/Siedebereich: >150 Gr.C
- Dichte (20 Gr.C): 1,066 g/cm3
- pH-Wert: ca. 8,0
- Viskosität bei 20 Gr.C: 68-72 mm2/s
- Frostschutz: ca. -30 Gr.C (Eisflockenpunkt)
|
1 x Luftabscheider Solar 3/4″ IG
- inkl. EPP Wärmeschutzisolierung
- für geschlossene Solaranlagen bis zu einer Höchsttemperatur von 200 °C und einem Überdruck von 10 bar
- Technische Daten:
- Abmessungen mit Isolierung BxHxT: 113x188x102 mm
|
|
1 x Grundfos DirectSensor VFS2-40 zur kombinierten Volumenstromerfassung
- Wärmemengenzählung in Solarthermie- und Heizungsanlagen
- Einsatz in Anlagen mit höherem Durchfluss sowohl in aggressiven Medien als auch in Trinkwasser
- präzise Messung durch direkten Fluidkontakt
- Lieferumfang:
- Anlagesensor inkl. Amatur und Anschlussleitung
- Anschlüsse: Schnellkupplung flachdichtend, mit Rohrstutzen 22 mm, Klemmringverschraubung 22 mm, 2 Absperrhähne
|
