Beschreibung
Leistungsstarke 16,38 kWp / 15kW Hybrid-Photovoltaikanlage mit 15 kWh Hochvolt-Stromspeicher – dreiphasiges Komplettset für Eigenheim oder Gewerbe. Ideal zur effizienten Nutzung von Solarenergie, Eigenverbrauch und Notstromversorgung.
Technische Daten des Wechselrichters:
Artikelbezeichnung: Hybrid Wechselrichter AF15K-MTH, 2 MPPT, dreiphasig, Nennausgangsleistung 15000W
AC Ausgangsdaten
- Nennausgangsleistung: 15000W
- Max. Scheinausgangsleistung: 16500VA
- AC-Spannung: 3/N/PE 400V
- AC-Frequenz: 50Hz / 60Hz
- AC-Nennstrom: 21,8A
- max. AC-Strom: 27,0A
PV String Eingangsdaten
- Max. DC Eingangsleistung: 22,5kW
- Max. DC Eingangsspannung: 1000V
- Max. DC Eingangsstrom: 20 + 32A
- Startspannung: 160V
- MPPT-Spannungsbereich: 150-850V
- Max. Kurzschlussstrom: 30 + 48A
- Anzahl MPP-Tracker/Stringanzahl: 2/3
Batterie Eingangsdaten
- Batterietyp: Lithium-Ionen
- Nennspannung: 500V
- Max. Ladespannung: 150-800V
- Max. Ladestrom: 50A
- Max. Entladestrom: 50A
Allgemeines
- Max. Wirkungsgrad: 98,3%
- EU-Wirkungsgrad: 97,5%
- Kommunikation: Display, LED, RS485, CAN, Wi-Fi, GRPS, 4G
- Schutzgrad: IP65
- Topologie: Transformatorlos
- Größe (B X H X T): 558x535x260mm
- Gewicht: 29kg
Technische Daten Stromspeicher:
- Modell: AF15000W-HM (ohne Heizfunktion)
- Batterietyp: Lithium-Eisenphosphat (LFP)
- Anzahl Batteriemodule: 3
- Gesamtenergie: 15.66 kWh
- Nutzbare Energie: 14.88 kWh
- Nennspannung: 172.8 V DC
- Spannungsbereich: 153.6 V DC
- Max. Ladespannung: 172.8 V DC
- Max. Lade-/Entladestrom: 50 A
- Entladeschlussspannung: 134.4 V DC
- Batteriewirkungsgrad: 95 %
- Kommunikation: CAN / RS485
- Schutzklasse: IP66
- Betriebstemperatur: -15 °C bis 50 °C
- Abmessungen (L × B × H): 720 × 420 × 766 mm
- Gewicht: 163 ± 5 kg
- Installation: Stapelinstallation
- Zertifizierungen: CE-EMC, IEC62619, IEC62477, IEC62040, IEC62100, IEC60068-2-52, IEC60730, UN38.3, MSDS
Spezifikation Solarmodule:
- Modulbezeichnung: JA SOLAR JAM54D40_455/LB
- Max. Ausgangsleistung (Pmax): 455 Wp
- Max. Spannung (Vmp): 32,99 V
- Max. Strom (Imp): 13,79 A
- Leerlaufspannung (Voc): 39,50 V
- Kurzschlussstrom (Isc): 14,56 A
- Max. Systemspannung: 1500 V
- Modulwirkungsgrad: 22,5%
- Solarzellen: Monokristallin, 108 (6×18)
- Kabel: 4MM2, 120CM (+) / 120CM (-) Lang
- Steckertyp: MC4 kompatibel
- Maße (LXBXH): 1762mm x 1134mm x 30mm
- Gewicht: 22kg
- Farbe: Schwarz/Schwarz

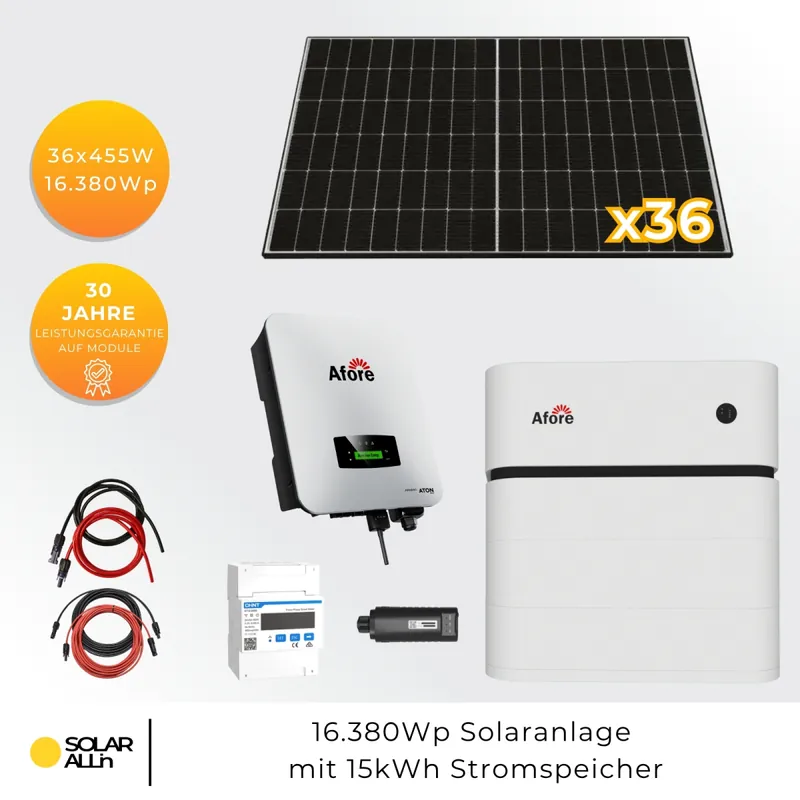

Lieferumfang:
- 36x JA Solar 455 Watt Modul, Bifazial Glas-Glas (JAM54D40_455/LB)
- 1x Afore Hybrid Wechselrichter AF15K-MHP
- 1x Afore Zubehör: Wandhalterung, Anschlusskabel für Stromspeicher, Smartmeter
- 1x Afore BMS AF-HMPDU inkl. Base
- 3x Afore High-Volt Batteriemodul AF5000W-HM
- Zubehör für Installation und Anschluss
- 2 Paar Verlängerungskabel 10m 4mm² mit Standard-Steckern (2x Schwarz + 2x Rot)
Weitere Produktdetails und Maße in den Hersteller-Datenblättern unter Downloads / .
Mit 15.000 Watt (15kW) Ausgangsleistung erfordert diese Solaranlage eine offizielle Abnahme und Anmeldung.
Hinweis: Der angegebene Preis ist seit dem 01.01.2023 mit 0% Ust (Mehrwertsteuer) laut Befreiung der UST 2023 § 12 Abs. 3. Bei Gewerbekunden bitten wir um Kontaktaufnahme, da die Befreiung nur für Privatpersonen gilt.
