Beschreibung
Die dreiphasige Hybrid Solaranlage mit High Voltage Stromspeicher ist für maximale Selbstnutzung des erzeugten Solarstroms rund um die Uhr ausgelegt. Der Stromspeicher von Sunplus ist von uns perfekt auf den Afore Wechselrichter abgestimmt, wodurch der Anschluss leichter wird und der zuverlässige und sichere Betrieb der Anlage gewährleistet ist.
STROMSPEICHER
HIGHLIGHTS:
- IP66 geschütztes High-Voltage Batteriesystem für den Innen- und Außeneinsatz
- Zuverlässige Lithium-Eisenphosphat Technologie (LFP)
- Hoher Batteriewirkungsgrad von 95%
- Kommunikation über CAN / RS485
- Stapelbares Design für einfache Installation
- Ideal abgestimmt auf Afore Hybrid Wechselrichter
Sicheres und leistungsstarkes High-Voltage Batteriesystem für PV-Anlagen und Energieautonomie.
Das Afore High-Voltage Batteriesystem AF10000W-HM besteht aus einer AF-HMPDU inkl. Base sowie zwei AF5000W-HM Batteriemodulen und bietet eine zuverlässige Stromversorgung mit moderner LiFePO4-Technologie.
In Kombination mit dem enthaltenen Hybrid-Wechselrichter eignet sich das System ebenfalls für Notstrom- und Backup-Anwendungen.
TECHNISCHE DATEN:
- Modell: AF10000W-HM (ohne Heizfunktion)
- Batterietyp: Lithium-Eisenphosphat (LFP)
- Anzahl Batteriemodule: 2
- Gesamtenergie: 10.44 kWh
- Nutzbare Energie: 9.92 kWh
- Nennspannung: 115.2 V DC
- Max. Ladespannung: 115.2 V DC
- Max. Lade-/Entladestrom: 50 A
- Entladeschlussspannung: 89.6 V DC
- Batteriewirkungsgrad: 95 %
- Kommunikation: CAN / RS485
- Schutzklasse: IP66
- Betriebstemperatur: -15 °C bis 50 °C
- Abmessungen (L × B × H): 720 × 420 × 616 mm
- Gewicht: 116 ± 3 kg
- Installation: Stapelinstallation
- Zertifizierungen: CE-EMC, IEC62619, IEC62477, IEC62040, IEC62100, IEC60068-2-52, IEC60730, UN38.3, MSDS
WECHSELRICHTER
HIGHLIGHTS:
- Modernes Design
- Monitoring durch WiFi Überwachung
- Hoher Wirkungsgrad von 97,5%
- Notstromfähig
- 2 MPPT mit je einem String
- Einfache und schnelle Installation
- Kompakte Maße (370 x 598.5 x 192mm)
- Kompatibel mit vielen Batterie-Herstellern
- Geeignet für Batteriearten: Lithium-Ionen
Spezifikation:
- Artikelbezeichnung: Hybrid Wechselrichter AF10K-THP, 2 MPPT, dreiphasig, Nennausgangsleistung 10kW
AC Ausgangsdaten
- Nennausgangsleistung: 10kW
- Max.Scheinausgangsleistung: 11kVA
- AC-Spannung: 3P+N+PE/3P+PE 230/400
- AC-Frequenz: 50Hz / 60Hz
- AC-Nennstrom: 14,5A
- max. AC-Strom: 17,0A
PV String Eingangsdaten
- max. DC Eingangsleistung: 15kW
- max. DC Eingangsspannung: 1000V
- max. DC Eingangsstrom: 2×18,5A
- Startspannung: 160V
- MPPT-Spannungsbereich: 150-850V
- max. Kurzschlussstrom: 2x25A
- Anzahl MPP-Tracker/Stringanzahl: 2/2
Batterie Eingangsdaten
- Kompatible Batterietypen: Lithium-Ionen / Blei-Säure / Sodium-Chlorid
- Nennspannung: 350V
- Spannungsbereich: 80-600V
- Max. Ladestrom: 30A
- Max. Entladestrom: 30A
Allgemeines
- Max. Wirkungsgrad: 98,2%
- EU-Wirkungsgrad: 97,5%
- Kommunikation: Display, LED, RS485, CAN, Wi-Fi, GRPS, 4G
- Schutzgrad: IP66
- Kühlung: Intelligenter Lüfter
- Topologie: Transformatorlos
- Größe (B X H X T): 370 x 598.5 x 192mm
- Gewicht: 22kg
SOLARMODUL
HIGHLIGHTS:
- Verbesserte Leistungsfähigkeit
- Niedriger Temperaturkoeffizient
- Hohe Effizienz
- Langlebigkeit
Spezifikation:
- Modulbezeichnung: JA SOLAR JAM54D40_455/LB
- Max. Ausgangsleistung (Pmax): 455 Wp
- Max. Spannung (Vmp): 32,99 V
- Max. Strom (Imp): 13,79 A
- Leerlaufspannung (Voc): 39,50 V
- Kurzschlußstrom (Isc): 14,56 A
- Max. Systemspannung: 1500 V
- Modulwirkungsgrad: 22,5%
- Solarzellen: Monokristallin, 108 (6×18)
- Kabel: 4MM2, 120CM (+) / 120CM (-) Lang
- Steckertyp: MC4 kompatibel
- Maße (LXBXH): 1762mm x 1134mm x 30mm
- Gewicht: 22kg
- Farbe: Schwarz/Schwarz

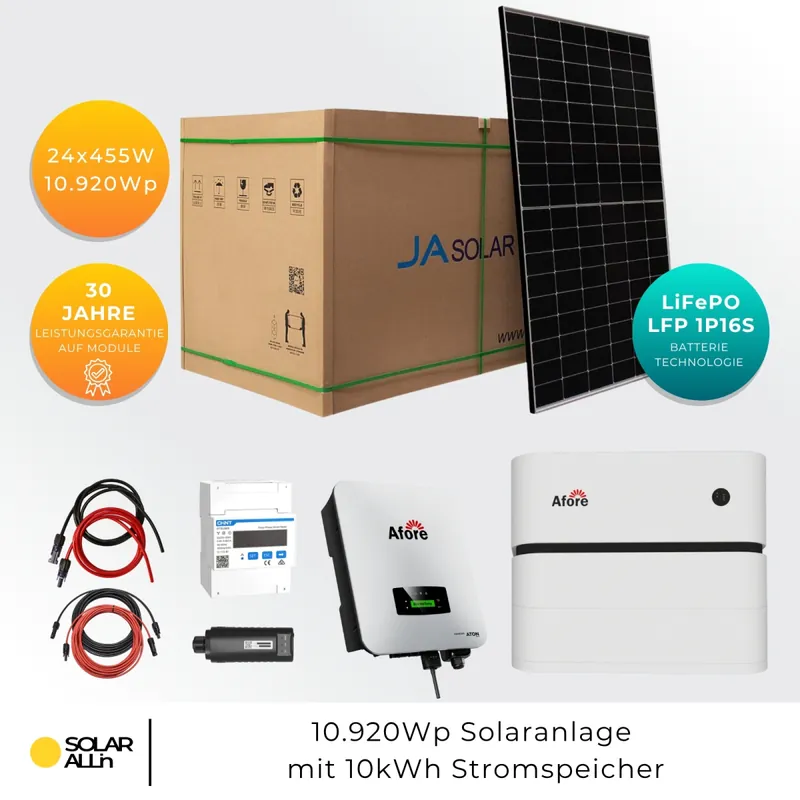

Lieferumfang:
- 24x JA Solar 450 Watt Modul, Bifazial Glas-Glas (JAM54D40_455/LB)
- 1x Afore 10kW Hybrid Wechselrichter AF10K-THP
- 1x Afore Zubehör: Wandhalterung, Anschlusskabel für Stromspeicher, Smartmeter
- 1x Afore BMS AF-HMPDU inkl. Base
- 2x Afore High-Voltage Batteriemodul AF5000W-HM
- 4x SOLAR ALLin Solar Verlängerungskabel 10m 4mm² mit Standard-Steckern (2x Schwarz + 2x Rot)
Mit 10.000 Watt (10kW) Ausgangsleistung erfordert diese Solaranlage eine offizielle Abnahme und Anmeldung.
Hinweis: Der angegebene Preis ist seit dem 01.01.2023 mit 0% Ust (Mehrwertsteuer) laut Befreiung der UST 2023 § 12 Abs. 3. Bei Gewerbekunden bitten wir um Kontaktaufnahme, da die Befreiung nur für Privatpersonen gilt.
