Beschreibung
Leistungsstarke 10,8 kWp/10 kW Hybrid-Photovoltaikanlage mit 10 kWh Hochvolt-Stromspeicher – dreiphasiges Komplettset von Growatt für Eigenheim oder Gewerbe. Ideal zur effizienten Nutzung von Solarenergie, Eigenverbrauch und Notstromversorgung.
Technische Daten Wechselrichter:
- Modell: Growatt Hybrid Wechselrichter SPH10000TL3 BH-UP
- Nennausgangsleistung: 10kW
- AC-Spannung: 230/400
- AC-Frequenz: 50Hz / 60Hz
- max. AC-Strom: 15,2A
- max. DC Eingangsleistung: 15kw
- max. DC Eingangsspannung: 1000V
- max. DC Eingangsstrom: 13,5A
- Startspannung: 120V
- MPPT-Spannungsbereich: 120-1000V
- max. Kurzschlussstrom: 16,9A
- Batterietyp: Lithium-Ionen / Blei-Säure
- Nennleistung Ladung u. Entladung: 10kw
- Spannungsbereich: 100-550V
- Max. Lade- u. Entladestrom: 25A
- Max. Wirkungsgrad: 98,2%
- EU-Wirkungsgrad: 97,5%
- Kommunikation: Display, LED, RS485, CAN, Wi-Fi, GRPS (optional)
- Schutzgrad: IP65
- Kühlung: Natürliche Konvektion
- Topologie: Transformatorlos
- Größe (B X H X T): 505 x 453 x 198mm
- Gewicht: 30kg
Technische Daten Stromspeicher:
- Batterie-Modell: ARK 2.5H-A1
- Anzahl der Module: 4
- Energiekapazität: 10.24 kWh
- Nutzbare Kapazität: 9.21 kWh
- Max. Ausgangsleistung: 5 kW
- Nennspannung: 204.8 V
- Betriebsspannungsbereich: 188.8 – 227.22 V
- Abmessung (W/T/H): 650 x 260 x 905mm
- Gewicht: 118 kg
- Batterie-Typ: Cobalt Free Lithium Iron Phosphate (LFP)
- Lade- u. Entladestrom: 25A/0.5C
- Schutzklasse: IP65
- Installation: Wand oder Boden
- Temperaturbereich: -10°C – 50°C
- BMS Steuerung: HVC 60050-A1
- Gewicht: 8 kg
- Kommunikation: CAN
- Zertifikate: IEC62619 (Cell und Pack), CE, CEC, RCM, UN38.3
Spezifikation Solarmodule:
- Modulbezeichnung: JA SOLAR JAM54D40_450/LB
- Max. Ausgangsleistung (Pmax): 450 Wp
- Max. Spannung (Vmp): 32,82 V
- Max. Strom (Imp): 13,71 A
- Leerlaufspannung (Voc): 39,30 V
- Kurzschlußstrom (Isc): 14,48 A
- Max. Systemspannung: 1500 V
- Modulwirkungsgrad: 22,5%
- Solarzellen: Monokristallin, 120 Halbzellen
- Kabel: 4MM2, 120CM (+) / 120CM (-) Lang
- Steckertyp: MC4 kompatibel
- Maße (LXBXH): 1762mm x 1134mm x 30mm
- Gewicht: 22kg
- Farbe: Schwarz/Schwarz

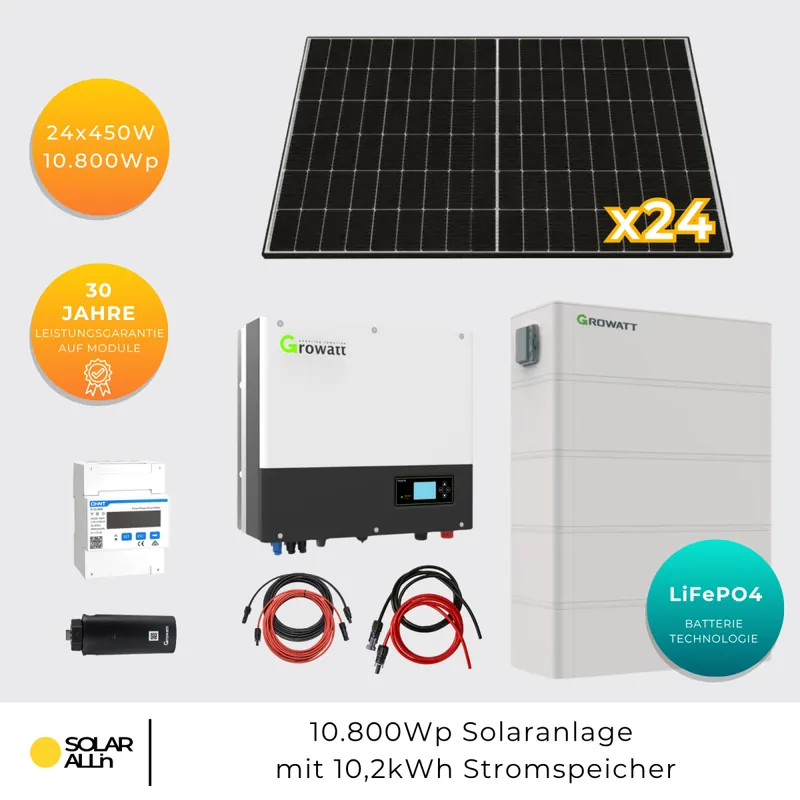

Lieferumfang:
- 24x JA Solar 450 Watt Modul, Bifazial Glas-Glas (JAM54D40_450/LB)
- 1x Growatt Hybrid Wechselrichter SPH10000TL3 BH-UP
- 1x Growatt Zubehör: Wandhalterung, Smartmeter, Wifi-Dongel ShineWiFi-X
- 4 x Growatt Speichermodule ARK 2.5H-A1
- 1 x Growatt Base ARK-2.5H-A1
- 1 X Growatt BMS HVC 60050-A1
- 1 Paar Verbindungskabel für SPH
- 2 paaren Verlängerungskabel 10m 4mm² mit Standard-Steckern (2x Schwarz + 2x Rot)
Weitere Produktdetails und Maße in den Hersteller-Datenblättern unter Downloads / .
Mit 10kW Ausgangsleistung erfordert diese Solaranlage eine offizielle Abnahme und Anmeldung.
